Рычаг заводной для мотоблока 190N/195N (12/15Hp) AMG-2

Заводной рычаг для мотоблока 190N/195N (12/15Hp) AMG-2 служит для ручного проворачивания пускового механизма при запуске двигателя. Это пусковая рукоятка: усилие руки через неё передаётся на привод запуска. Исправная деталь должна уверенно входить в зацепление, позволять прокручивать механизм и сниматься в порядке, предусмотренном конструкцией двигателя.

Конструкция и назначение

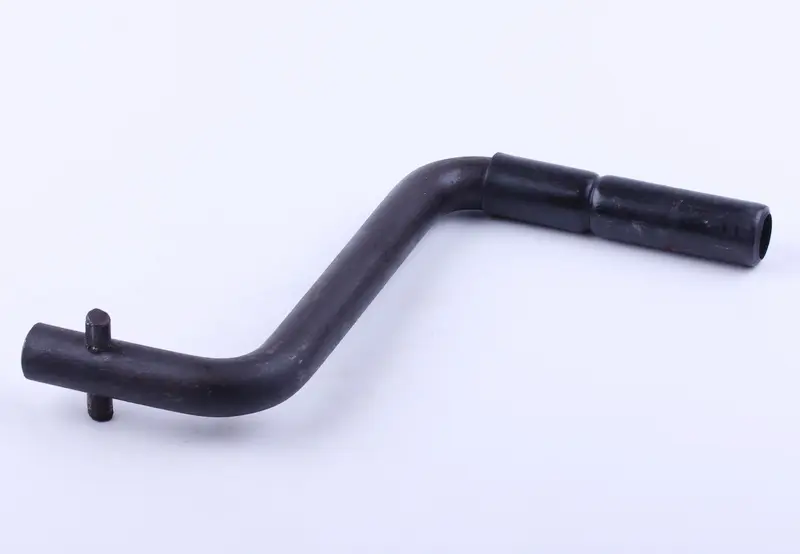

Рычаг имеет изогнутую форму, чёрную поверхность и цилиндрическую часть для хвата. На противоположном конце расположен поперечный штифт, выступающий с двух сторон. При подборе имеют значение не только концы рукоятки, но и весь изгиб: он определяет положение руки относительно двигателя и соседних деталей. Пусковая рукоятка должна проходить свою траекторию без контакта с корпусом, защитными кожухами и навесными частями.

Замену рассматривают, если рычаг погнулся, на нём появились трещины, повреждён участок хвата или заметно изношен поперечный штифт. Поводом проверить соединение также служат проскальзывание при приложении усилия, непривычный люфт и затруднённое извлечение рукоятки. Эти признаки могут возникать из-за повреждения как самого рычага, так и ответной части пускового привода, поэтому осматривать нужно обе стороны соединения.

Что сверить при подборе

Сравните новую рукоятку со снятой: форму и направление изгиба, длину плеча, диаметр и длину присоединяемого конца, расположение поперечного штифта и величину его выступания. Отдельно проверьте участок хвата и свободное пространство для руки. Совпадения обозначения двигателя недостаточно, если соединение отличается по форме или глубине посадки. Измерять лучше по неповреждённым участкам старой детали, поскольку износ и деформация могут исказить результат.

Слишком свободная посадка повышает ударную нагрузку на штифт и ответные поверхности, а слишком тесная мешает нормальному соединению и снятию. Неподходящий изгиб может привести к задеванию соседних деталей при прокручивании. Не пытайтесь компенсировать несовпадение ударами, случайными втулками или подгибанием рычага: так трудно сохранить правильное положение его концов и надёжное зацепление.

Установка и проверка

Замену и пробную посадку выполняют на остановленном двигателе, исключив случайный запуск. Снимите старую рукоятку, очистите место соединения от грязи и осмотрите ответные пазы, упоры и посадочные поверхности. При наличии забоин, трещин или сильного износа устраните повреждение сопряжённой детали: одна новая рукоятка не уберёт люфт разбитого соединения. Затем установите рычаг без перекоса и проверьте, что он занимает предусмотренное положение без чрезмерного усилия.

До запуска убедитесь, что хват удобен, а траектория движения свободна. Порядок ручного запуска, положение руки и момент отсоединения рукоятки соблюдайте по инструкции двигателя: при обратном ударе нагрузка передаётся на рычаг. Если соединение закусывает или штифт выходит из зацепления при проворачивании, прекратите проверку и уточните причину. После использования осмотрите контактные участки и храните рукоятку без нагрузки, способной её погнуть.
