Рычаг заводной для мотоблока 190N/195N (12/15Hp) AMG

Заводной рычаг для мотоблока 190N/195N (12/15Hp) AMG — ручная пусковая рукоятка, которой проворачивают двигатель при запуске. Усилие от руки передаётся через плечо рычага на пусковой вал. Такая деталь нужна взамен потерянной рукоятки или при повреждении старой, когда её уже нельзя уверенно удерживать либо надёжно соединять с ответной частью механизма.

Конструкция и работа

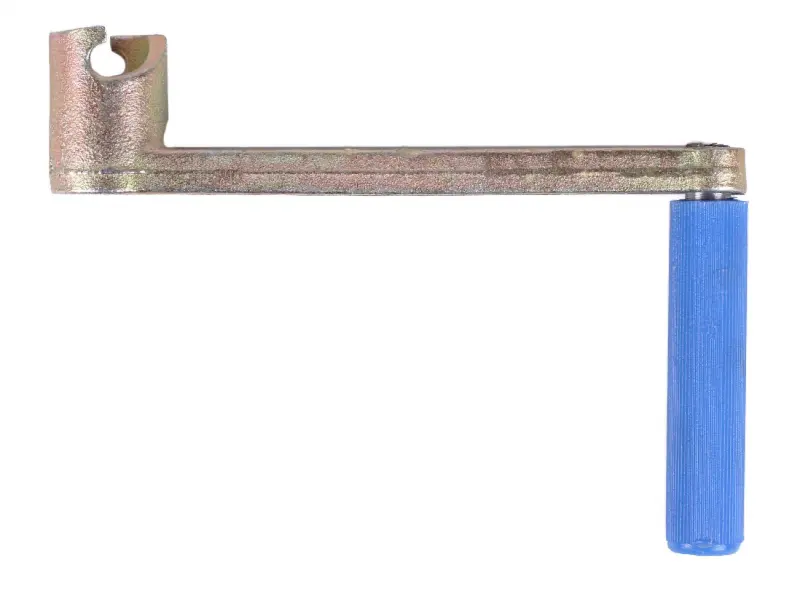

На одном конце рычага расположена цилиндрическая посадочная часть с открытым фигурным пазом, на другом — синяя рифлёная рукоятка, установленная поперёк плеча. Паз служит для зацепления с ответной частью пускового механизма. Разнесённые посадочная часть и рукоятка позволяют прикладывать усилие на расстоянии от оси вала. При подборе важна вся геометрия: подходящий паз сам по себе ещё не означает, что рукоятка будет проходить мимо корпуса без помех.

Когда рычаг требует замены

Проверьте старую деталь, если при проворачивании появились заметный люфт, удары в месте соединения или соскальзывание с зацепления. Причиной могут быть разбитые края паза, деформация посадочной части или изгиб плеча. Трещины, ослабленное крепление рукоятки и повреждения поверхности захвата также мешают контролировать движение. Наращивать плечо трубой или продолжать запуск рычагом с трещиной не стоит: дополнительная нагрузка может окончательно разрушить деталь.

Что сверить при подборе

Сравните новую рукоятку со снятой по форме и внутреннему диаметру посадочной части, глубине её захода на вал, ширине и расположению паза. Затем проверьте длину плеча, взаимное положение концов и расстояние, необходимое для полного оборота. Если старая деталь сильно деформирована, ориентируйтесь также на ответное соединение и свободное пространство возле него. Совпадение обозначения двигателя не заменяет проверки посадки.

Слишком свободное соединение передаёт усилие с ударами и быстрее разбивает края зацепления. Слишком тесная посадка мешает правильно надеть и снять рычаг. Неподходящие глубина или профиль паза могут оставлять лишь частичный контакт, из-за которого рукоятка срывается под нагрузкой. Не подгоняйте соединение ударами и не стачивайте его наугад: сначала выясните, соответствует ли форма ответной детали.

Установка и проверка

Проверять посадку следует при остановленном двигателе, исключив случайный запуск. Очистите доступную часть пускового соединения от грязи и осмотрите её на износ, заусенцы и повреждения. Совместите паз с ответным зацеплением и установите рычаг в рабочее положение по инструкции к технике. Он должен входить без забивания и обеспечивать полноценный контакт. Убедитесь, что плечо и захват не упираются в соседние детали.

Одновременно осмотрите ответную часть пускового вала и крепление самого захвата. Если изношено зацепление на валу, одна замена рычага не устранит люфт; повреждённые сопряжённые детали также потребуют ремонта или замены. Для пробного запуска соблюдайте порядок, предусмотренный изготовителем двигателя, включая работу с декомпрессором, если он есть. Заранее проверьте, как рукоятка освобождается от зацепления: закусывание и затруднённое снятие необходимо устранить до запуска.
