Ремень вариатора 842 × 20,0 4T GY6 125/150 AMG-3

Ремень вариатора 842 × 20,0 4T GY6 125/150 AMG-3 передаёт вращение между ведущим и ведомым шкивами скутера. По мере изменения оборотов ремень перемещается по рабочим поверхностям шкивов, меняя передаточное отношение трансмиссии. Его состояние влияет на трогание с места, разгон и способность привода передавать нагрузку без проскальзывания.

Конструкция и обозначения

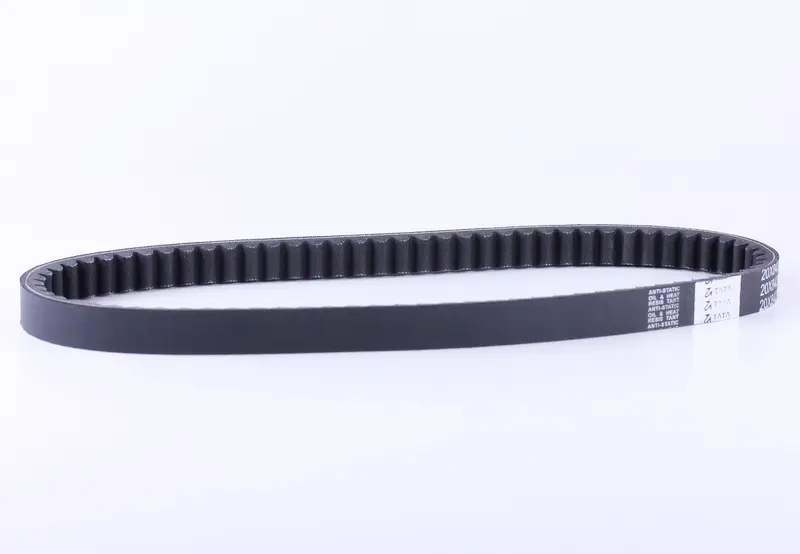

Ремень выполнен замкнутым, с поперечными выемками на внутренней стороне и гладкой наружной поверхностью. Выемки помогают ему изгибаться при прохождении вокруг шкивов. Усилие в таком приводе передаётся через контакт боковых граней ремня с рабочими поверхностями шкивов: внутренние выступы не предназначены для зацепления с зубчатой шестернёй.

Размерное обозначение 842 × 20,0 указывает номинальную длину 842 мм и ширину 20,0 мм. Маркер 4T означает четырёхтактный двигатель. На ремне нанесена надпись ANTI-STATIC — обозначение антистатического исполнения. При подборе основное значение имеют размер ремня и требования конкретной трансмиссии.

Что сверить при подборе

Сравните полную размерную маркировку снятого ремня с обозначением нового и проверьте требуемый размер по документации скутера. Одного обозначения двигателя недостаточно: ремень должен соответствовать геометрии установленного привода. Учитывайте длину, ширину и профиль, а также возможную замену шкивов предыдущим владельцем.

Изношенный ремень становится уже, поэтому измерение старой детали не всегда показывает её первоначальный размер. Если надписи стёрлись, ориентируйтесь на требования трансмиссии, а не только на полученные замеры. Слишком длинный или короткий ремень может неправильно располагаться в шкивах, а неподходящая ширина нарушает диапазон передаточных отношений. Результатом бывают вялый разгон, проскальзывание и перегрев.

Когда нужна замена

Повод осмотреть ремень — рывки при трогании, рост оборотов без соответствующего ускорения или необычный шум под крышкой вариатора. Такие симптомы могут возникать и при неисправности других деталей привода, поэтому решение о замене принимают после осмотра. Трещины между внутренними выступами, расслоение, повреждённые края, выкрашивание и заметное сужение ремня указывают на износ.

Масло на ремне и отполированные от проскальзывания боковые поверхности также требуют внимания. Если есть загрязнение, нужно устранить его причину: установка нового ремня в тот же загрязнённый привод не решит проблему. Периодичность плановой замены определяют по регламенту скутера и условиям эксплуатации.

Особенности установки

При замене осмотрите поверхности обоих шкивов, ролики и направляющие вариатора. Задиры, канавки и заедание подвижных деталей способны быстро повредить новый ремень. Изношенные сопутствующие детали заменяют по результатам проверки. Рабочие поверхности ремня и шкивов должны оставаться чистыми и сухими, без масла и смазки.

Ремень устанавливают без перекручивания и поддевания острым инструментом. При сборке его утапливают между половинами ведомого шкива, чтобы получить свободный участок у ведущего и не зажать ремень при затяжке. Крепёж затягивают с фиксацией шкива и моментом, указанным для скутера. До установки крышки проверяют правильность посадки и свободное движение привода вручную; пробный запуск выполняют после полной сборки.
