Ремень вариатора 792 × 16,6 для Yamaha JOG 3KJ AMG-2

Ремень вариатора 792 × 16,6 для Yamaha JOG 3KJ AMG-2 передаёт вращение между ведущим и ведомым шкивами скутера. Во время разгона ремень перемещается по их рабочим поверхностям, меняя передаточное отношение трансмиссии. От соответствия его размеров и состояния боковых граней зависит, насколько ровно скутер трогается и набирает скорость.

Конструкция и обозначения

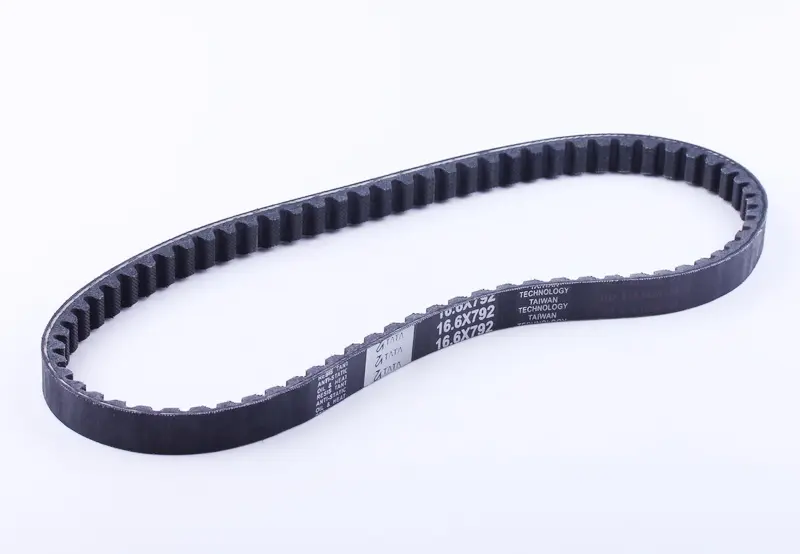

Ремень выполнен замкнутым, с поперечными зубцами на внутренней стороне. Они помогают ему изгибаться при прохождении вокруг шкивов. Передача усилия происходит за счёт сцепления боковых граней ремня с поверхностями шкивов, поэтому при проверке состояния нужно осматривать не только зубцы, но и обе боковины.

Размерное обозначение — 792 × 16,6: длина 792 мм и ширина 16,6 мм. На самом ремне нанесена маркировка «16.6X792», где те же числа стоят в обратном порядке. Также нанесены надписи «TATA», «TECHNOLOGY» и «TAIWAN». При подборе основными ориентирами служат размер, профиль и соответствие трансмиссии, а не отдельная надпись.

Что сверить при подборе

Сопоставьте обозначение со снятым ремнём и требованиями к установленному вариатору. Если шкивы ранее меняли, проверьте, какой ремень предусмотрен именно для этой конфигурации. Совпадения только длины недостаточно: ширина и профиль определяют положение ремня между щеками шкивов и диапазон его перемещения.

Ширину старого ремня полезно измерить в нескольких местах: неодинаковые значения указывают на неравномерный износ. При этом изношенная деталь уже может быть уже своего номинального размера, поэтому копировать её фактическую ширину как размер новой нельзя. Слишком узкий или неподходящий по длине ремень меняет работу вариатора, может проскальзывать, перегреваться либо мешать нормальному переключению передаточного отношения.

Когда нужна замена

Поводом для проверки служат рывки при трогании, ухудшение разгона, рост оборотов без привычного ускорения и запах перегретого ремня. Эти признаки требуют осмотра трансмиссии: их причиной бывает не только ремень. Саму деталь заменяют при трещинах между зубцами, расслоении, повреждении кромок, торчащих волокнах и выраженном износе боковых поверхностей.

Одновременно осмотрите щеки шкивов: задиры, канавки и загрязнение способны быстро повредить новый ремень. Проверьте ролики и направляющие вариатора; изношенные детали стоит заменить при том же обслуживании. Если внутрь кожуха попало масло, сначала устраните причину его появления, иначе новый ремень также начнёт проскальзывать.

Особенности установки

Замену выполняют на заглушённом и остывшем двигателе. После снятия крышки трансмиссии удаляют пыль и остатки старого ремня. Рабочие поверхности шкивов должны оставаться чистыми и сухими: смазка на ремне и щеках мешает передаче усилия. Новый ремень нельзя заламывать, выворачивать или натягивать через край шкива отвёрткой.

При сборке ремень утапливают между щеками ведомого шкива, создавая свободный участок у ведущего. Это помогает не зажать его при затяжке крепления вариатора. Крепёж затягивают с фиксацией шкива и моментом, предусмотренным руководством скутера. До установки крышки проверяют посадку ремня и правильность сборки, а после завершения работы оценивают плавность трогания без резкой нагрузки.
