Ремень вариатора 774 × 17,5 Yamaha BWS 100 AMG-2

Ремень вариатора 774 × 17,5 для Yamaha BWS 100 AMG-2 передаёт вращение от ведущего шкива к ведомому в бесступенчатой трансмиссии скутера. При изменении оборотов ремень перемещается по рабочим поверхностям шкивов, меняя передаточное отношение. От его состояния зависят плавность трогания и способность трансмиссии передавать нагрузку без проскальзывания.

Конструкция и обозначения

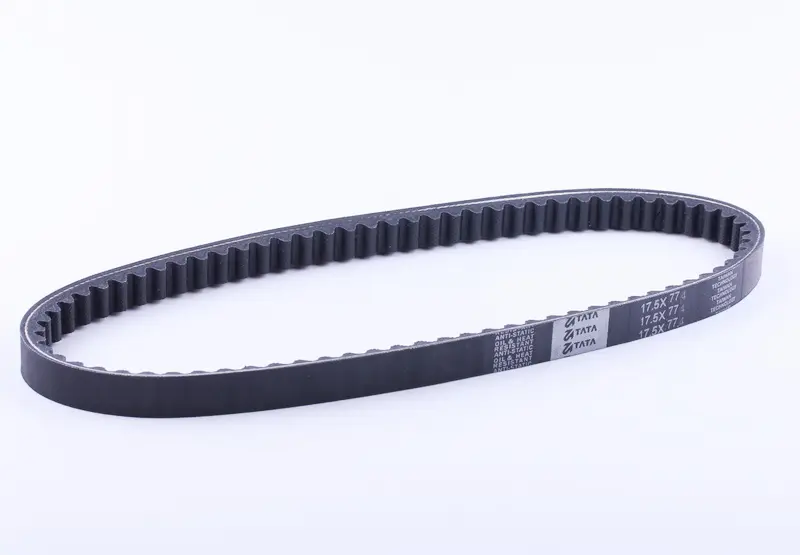

Это замкнутый приводной ремень с гладкой наружной стороной и поперечными выемками на внутренней поверхности. Такая форма позволяет ему изгибаться при прохождении вокруг шкивов. Усилие передаётся через контакт боковых поверхностей ремня со щеками шкивов: внутренние выступы не предназначены для зацепления с зубчатой шестернёй.

Размерное обозначение — 774 × 17,5. На самом ремне нанесена маркировка «17.5X774», а также надпись «TATA». При подборе сверяют размер и профиль ремня с требованиями трансмиссии. Одной похожей формы недостаточно: различие в длине или ширине влияет на положение ремня между щеками и диапазон изменения передаточного отношения.

Когда нужна замена

Поводом для осмотра служат рывки при трогании, ухудшение разгона, рост оборотов без привычного набора скорости и запах перегретого ремня. Эти признаки могут быть связаны и с другими деталями трансмиссии, поэтому снятый ремень проверяют отдельно. Трещины у основания внутренних выемок, расслоение, повреждение кромок, выступающие нити и заметное сужение рабочей части — причины для замены.

Ресурс сокращают проскальзывание, перегрев, загрязнение маслом и повреждённые поверхности шкивов. Если предыдущий ремень быстро износился или оборвался, перед установкой нового нужно найти причину. Иначе свежий ремень будет работать в тех же неблагоприятных условиях.

Что сверить при подборе

Сопоставьте обозначение снятого ремня с размером 774 × 17,5 и проверьте требования к ремню для конкретной модификации скутера. Учитывайте профиль, ширину и длину по каталогу или руководству техники. Измерение сильно изношенного ремня не заменяет проверку маркировки: его рабочая ширина уже могла уменьшиться. Если трансмиссию меняли, ориентируйтесь также на установленные шкивы.

Особенности установки

Замену выполняют на заглушённом двигателе после остывания трансмиссии. Сняв крышку, удаляют остатки старого ремня и проверяют чистоту поверхностей, с которыми будет соприкасаться новый. Одновременно осматривают щеки шкивов, ролики и направляющие вариатора; изношенные сопутствующие детали меняют по результатам проверки. На ремень и рабочие поверхности шкивов смазку не наносят.

При монтаже обеспечивают свободную посадку ремня, не выворачивают его и не натягивают через край шкива острым инструментом. До затяжки крепежа ремень должен быть освобождён от зажатия между щеками ведущего шкива. Порядок сборки и момент затяжки берут из руководства скутера. После сборки проверяют посадку и отсутствие перекоса, устанавливают крышку и оценивают работу при плавном трогании. Неправильный размер или защемление ремня при сборке могут привести к перегреву, ускоренному износу и потере привода.
