Ремень вариатора 642 × 15,5 Honda TACT AF16 AMG-3

Ремень вариатора 642 × 15,5 Honda TACT AF16 AMG-3 передаёт вращение от ведущего шкива к ведомому в трансмиссии скутера. По мере изменения оборотов ремень перемещается по рабочим поверхностям шкивов, меняя передаточное отношение. От его состояния и правильного подбора зависят плавность разгона и способность трансмиссии передавать нагрузку без проскальзывания.

Конструкция и обозначения

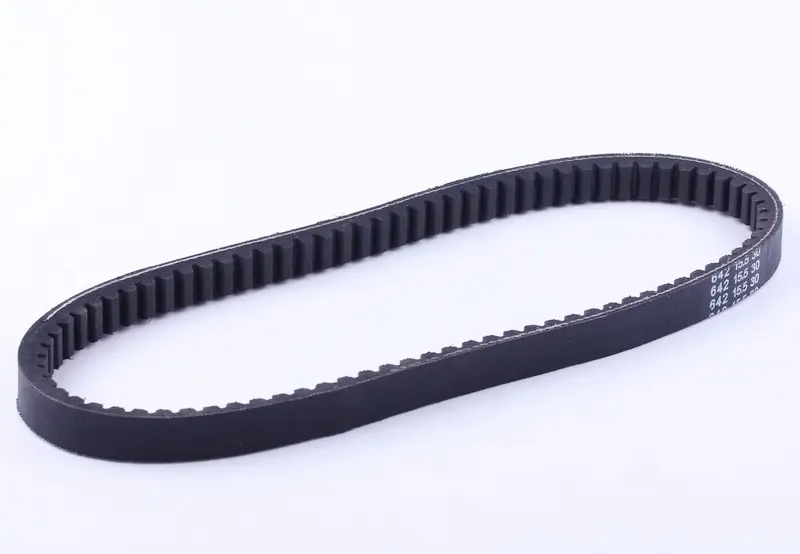

Ремень выполнен в виде замкнутого кольца с гладкой наружной стороной и поперечными выемками на внутренней поверхности. Они помогают ремню изгибаться при прохождении вокруг шкивов. Усилие передаётся за счёт контакта боковых граней с коническими поверхностями шкивов; внутренние выступы не предназначены для зацепления с зубчатой звёздочкой.

Размерное обозначение — 642 × 15,5: номинальная длина 642 мм и ширина 15,5 мм. На ремне нанесена маркировка «642 15.5 30». При подборе сопоставляйте полное обозначение с прежним ремнём и требованиями трансмиссии. Измерение снятого ремня полезно для проверки, но изношенные боковые грани уже могут быть заметно уже номинала, а результат измерения длины зависит от способа замера.

Когда требуется замена

Повод осмотреть ремень — рывки при трогании, ухудшение разгона, рост оборотов без соответствующего увеличения скорости или запах перегретого привода. Эти симптомы могут быть связаны и с другими деталями трансмиссии, поэтому решение о замене стоит подкрепить осмотром. Трещины у основания внутренних выступов, выкрашивание, расслоение, обнажённые нити и сильная выработка боковых поверхностей указывают на повреждение ремня.

Не стоит ждать обрыва: он прекращает передачу тяги, а фрагменты ремня могут остаться между деталями привода. Следы масла и выраженный перегрев также требуют внимания. Если установить новый ремень, оставив причину загрязнения или заедания шкива, износ может быстро повториться.

Что сверить при подборе

Проверьте модель скутера, размер ремня, его профиль и обозначение снятой детали. Если вариатор или ведомый шкив меняли на другое исполнение, ориентируйтесь также на требования установленных компонентов. Слишком длинный или короткий ремень нарушает рабочий диапазон трансмиссии, а неподходящая ширина меняет его положение в шкивах. Результатом могут стать пробуксовка, перегрев и потеря привычной динамики.

Особенности установки

Замену выполняют на остывшем двигателе, исключив случайный запуск. После снятия крышки трансмиссии удаляют остатки старого ремня и пыль, осматривают поверхности шкивов на задиры и канавки. Заодно проверяют ролики вариатора и направляющие: детали с выраженным износом имеет смысл заменить вместе с ремнём. Поверхности, с которыми он соприкасается, должны оставаться чистыми и сухими.

При сборке ремень утапливают между половинами ведомого шкива, чтобы получить свободный участок у ведущего и не зажать его при затяжке. Его не натягивают отвёрткой через край шкива и не перегибают с усилием. Крепёж затягивают с фиксацией шкива и моментом, предусмотренным руководством по обслуживанию. Затем проверяют правильность посадки и свободное перемещение ремня; пробный запуск проводят после установки крышки трансмиссии.
