Реле электростартера 4T GY6 50, Delta/Alpha/Activ AMG-4

Реле электростартера 4T GY6 50, Delta/Alpha/Activ AMG-4 включает питание стартера при нажатии кнопки запуска. Управляющий сигнал приводит в действие контакты реле, через которые к стартеру поступает ток от аккумулятора. Благодаря этому кнопка запуска управляет включением, а силовая нагрузка проходит через отдельные контакты. Обозначение 4T относится к четырёхтактному двигателю.

Конструкция и подключение

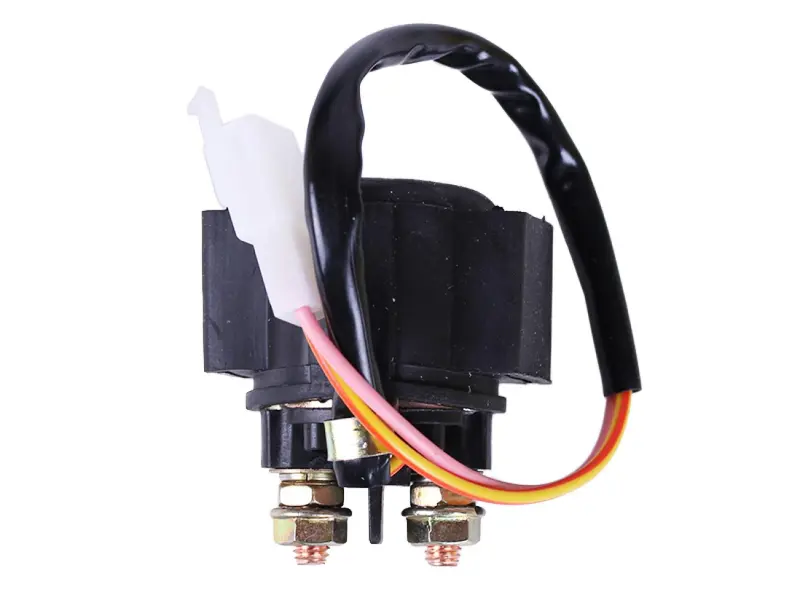

Реле выполнено в чёрном корпусе с держателем. Для подключения силовых проводов предусмотрены два резьбовых вывода с гайками. От корпуса отходит проводка с белым разъёмом; часть проводов закрыта общей чёрной оболочкой. При подборе имеют значение и силовые выводы, и разъём управления: совпадения только формы корпуса недостаточно.

Держатель фиксирует реле на технике, а расположение выводов определяет, как подойдут наконечники кабелей. Провода должны доходить до места подключения без натяжения. Если корпус не помещается на штатном месте или кабели приходится резко перегибать, такое сочетание нельзя считать подходящей заменой.

Когда стоит проверить реле

Поводом для проверки служат периодические отказы запуска, одиночный щелчок без вращения стартера, нагрев силовых соединений или следы подгорания возле клемм. Контакты реле со временем могут обгорать, а наружные соединения — окисляться и ослабевать. При повышенном сопротивлении стартер получает недостаточное питание, поэтому включается нестабильно либо не вращается.

Эти признаки не всегда означают поломку реле. Разряженный аккумулятор, плохой контакт массы и повреждённый кабель могут давать сходные симптомы. Частые повторные щелчки также требуют проверки питания. Если стартер продолжает работать после отпускания кнопки, возможное залипание контактов требует немедленного прекращения попыток запуска и проверки системы.

Что сверить со снятой деталью

Сопоставьте форму корпуса и держателя, расположение и размер резьбовых выводов, длину проводов и направление их выхода. Проверьте форму разъёма, его фиксацию, число и расположение контактов. Убедитесь, что наконечники силовых кабелей подходят к выводам и после установки не касаются соседних металлических частей.

Электрические параметры и назначение контактов сверяют по маркировке снятого реле и схеме техники. Цвет изоляции сам по себе не определяет правильное подключение. Неподходящий разъём, иное расположение контактов или несоответствие параметров могут привести к отказу запуска, нагреву проводки и повреждению компонентов системы.

Особенности замены

Работу начинают при выключенном зажигании, отключив минусовую клемму аккумулятора. До снятия отмечают расположение кабелей и разъёма. Затем отсоединяют проводку, освобождают держатель и устанавливают новое реле на штатное место. Гайки силовых выводов затягивают без перекручивания шпилек и повреждения корпуса, соблюдая требования к крепежу для своей техники.

Одновременно осматривают наконечники кабелей, изоляцию и ответную часть разъёма. Обгоревшие или ослабленные соединения нужно восстановить: новое реле не устранит их нагрев. После закрепления проверяют, что проводка не натянута, не трётся об острые кромки и не касается горячих деталей. Затем подключают аккумулятор и кратко проверяют запуск: стартер должен включаться по команде и отключаться после отпускания кнопки.
