Реле поворотов Delta, Alpha, 2 контакта, со звуковым сигналом AMG-2

Реле поворотов Delta, Alpha с двумя контактами и звуковым сигналом предназначено для работы указателей поворота. Оно обеспечивает прерывистое включение ламп, а звуковое сопровождение помогает заметить, что поворотник остался включённым после манёвра. Деталь используют при замене неисправного реле, когда требуется сохранить такой способ подключения и звуковое оповещение.

Конструкция и подключение

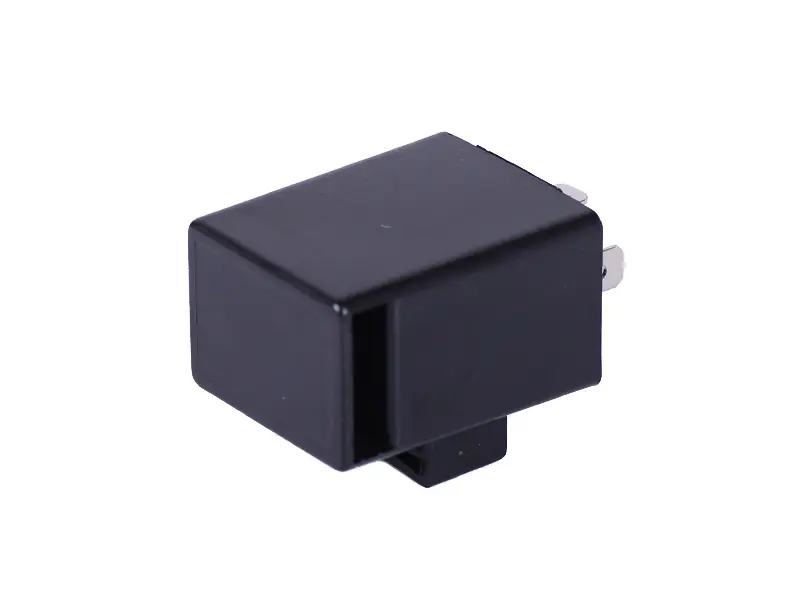

Реле выполнено в чёрном прямоугольном корпусе с двумя плоскими контактными выводами. В нижней части есть выступ с отверстием для крепления. При подборе учитывают не только число контактов, но и их расположение, форму ответных клемм и способ фиксации корпуса. Подключённые провода не должны натягиваться или удерживать реле вместо крепления.

Двухконтактное подключение само по себе не определяет взаимозаменяемость. У реле, подходящих по форме, могут различаться назначение выводов и требования к нагрузке. Совпадение корпуса ещё не означает, что деталь будет правильно работать с установленными лампами. Если указатели переделаны под светодиоды, совместимость реле с такой нагрузкой проверяют отдельно.

Когда стоит проверить реле

Поводом для проверки становятся поворотники, которые перестали мигать, горят постоянно, включаются с перебоями или работают с необычной частотой. Пропавшее звуковое сопровождение также требует внимания. Эти признаки не всегда означают поломку самого реле: перегоревшая лампа, окислившаяся клемма, плохой контакт массы или повреждённый провод могут давать похожие симптомы.

Если неисправность проявляется только с одной стороны, сначала осматривают соответствующие лампы, патроны и соединения. Замена реле не устранит обрыв в проводке или ненадёжный контакт в разъёме. Следы перегрева на клеммах, трещины корпуса и нестабильная работа после попадания влаги — причины внимательно проверить реле и место его установки.

Что сверить со снятой деталью

• Количество, форму и расположение выводов, а также обозначения возле них, если они есть.
• Рабочее напряжение и допустимую нагрузку по маркировке прежнего реле или документации техники.
• Тип установленных ламп и соответствие реле их суммарной нагрузке.
• Размеры корпуса, свободное место под облицовкой и положение крепления.
• Наличие звукового сопровождения, если оно нужно при эксплуатации.

Особенности замены

Работу выполняют при выключенном зажигании и отключённом питании. До снятия полезно зафиксировать расположение проводов и обозначения выводов. Клеммы отсоединяют за их корпус, не вытягивая провод. Ослабленные или окислившиеся наконечники приводят в порядок; повреждённый разъём меняют вместе с реле, иначе перебои могут сохраниться.

Новое реле подключают по назначению контактов, закрепляют в предусмотренном месте и укладывают провода без натяжения и контакта с острыми кромками. После восстановления питания проверяют левый и правый поворотники, равномерность мигания и звуковой сигнал. Неправильно подобранная нагрузка способна нарушить частоту мигания, а ошибочное подключение — вызвать отказ указателей или повреждение реле. При отклонениях питание отключают и проверяют подбор и соединения.
