Реле зарядки Delta AMG-4

Реле зарядки Delta AMG-4 предназначено для системы зарядки аккумулятора. Оно регулирует напряжение, поступающее от генератора, чтобы аккумулятор получал заряд при работающем двигателе. Исправность реле влияет на работу освещения и других потребителей: недостаточная зарядка постепенно разряжает батарею, а избыточное напряжение ускоряет её повреждение и может приводить к перегоранию ламп.

Конструкция и подключение

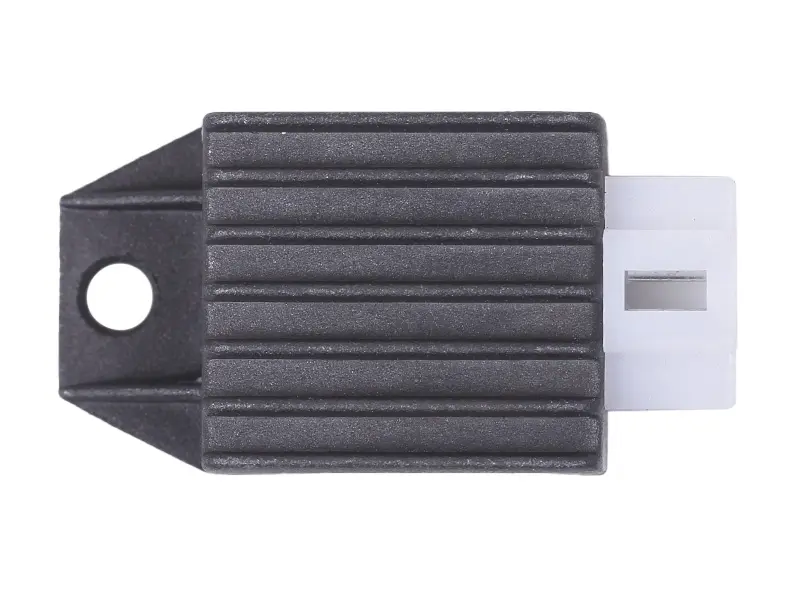

У детали прямоугольный ребристый корпус, боковое крепёжное ушко с круглым отверстием и светлый корпус разъёма. Рёбра увеличивают поверхность отвода тепла. При установке вокруг корпуса нужно оставить место для охлаждения: закрывать его изоляционной лентой, поролоном или плотным пучком проводов не стоит. Крепление удерживает реле на штатном месте, а разъём соединяет его с проводкой техники.

Когда проверять реле зарядки

Повод для проверки — аккумулятор, который теряет заряд даже после поездок, заметное изменение яркости света с ростом оборотов или частое перегорание ламп. Перезаряд может сопровождаться нагревом батареи. Такие симптомы сами по себе ещё не означают неисправность реле: похожее поведение вызывают изношенный аккумулятор, плохой контакт массы, повреждённые провода и неполадки генератора.

До замены осмотрите колодку и контакты. Потемнение, оплавление, окисление и ослабленные клеммы требуют внимания вместе с самим реле. Если оставить повреждённый контакт, соединение продолжит нагреваться, а зарядка может оставаться нестабильной и с новой деталью. Трещины корпуса и следы перегрева также служат поводом проверить узел.

Что сверить при подборе

Сравните снятое реле с заменой по форме корпуса, расположению крепёжного отверстия и месту выхода разъёма. Проверьте, поместится ли корпус в штатном пространстве и подключится ли проводка без натяжения. У колодки должны соответствовать форма, направляющие, фиксация, число контактов и их расположение. Одинаковый внешний вид разъёмов ещё не подтверждает одинаковое назначение выводов.

Номинальное напряжение системы и назначение каждого контакта сверяют по маркировке прежнего реле и схеме проводки техники. Цвет проводов используйте только как дополнительный ориентир. Ошибка в подключении может оставить аккумулятор без зарядки или повредить реле и другие потребители, поэтому подгонять колодку срезанием направляющих либо соединять выводы наугад нельзя.

Замена и проверка

Работайте при выключенном зажигании, предварительно отсоединив минусовую клемму аккумулятора. Освободите фиксатор колодки и разъедините её, удерживая за корпус, затем снимите крепление реле. Очистите место установки, проверьте состояние ответной колодки и участка жгута рядом с ней. Повреждённые клеммы, разъём или провод восстанавливают до подключения новой детали.

Закрепите реле без перекоса, соедините разъём до фиксации и уложите провода вдали от горячих и подвижных частей. После подключения аккумулятора проверьте напряжение на его клеммах при работающем двигателе, на разных оборотах и с включённым светом. Результат сравните с нормами руководства техники. Такая проверка помогает убедиться, что устранена причина неисправности, а соединение не перегревается.
