Реле зарядки Delta AMG-3

Реле зарядки Delta AMG-3 — деталь системы зарядки аккумулятора. Такой узел регулирует напряжение, поступающее от генератора к аккумулятору и потребителям, чтобы при изменении оборотов двигателя зарядка оставалась в предусмотренном для техники режиме. Исправное реле помогает избежать недозаряда и чрезмерного напряжения, от которых страдают аккумулятор, лампы и другие электроприборы.

Конструкция и подключение

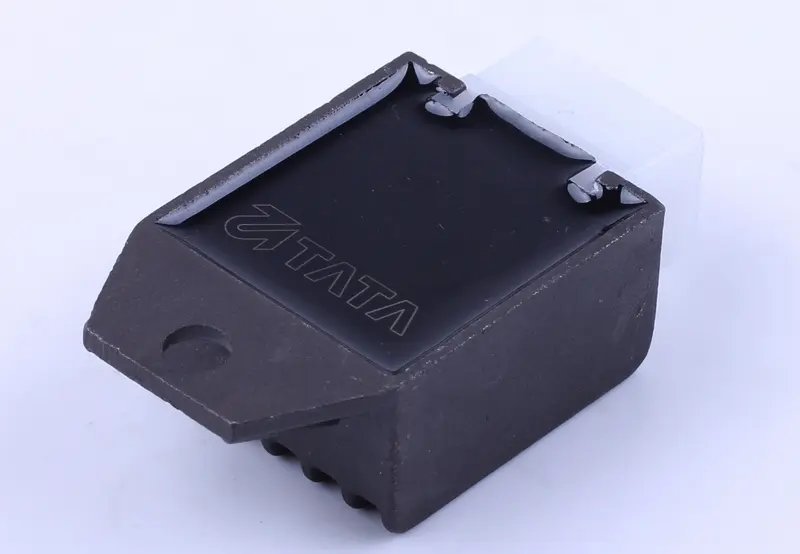

Деталь имеет чёрный корпус с выступающим крепёжным ушком и отверстием под крепёж. Со стороны подключения расположен светлый разъём, на корпус нанесена маркировка TATA. При подборе имеют значение не только очертания корпуса, но и положение разъёма: после установки проводка должна подходить к нему без натяжения и резких перегибов. Крепление должно совпадать со штатным местом и удерживать реле без перекоса.

Когда проверяют реле зарядки

Поводом для проверки бывает аккумулятор, который регулярно теряет заряд после поездок, заметное изменение яркости света с оборотами или частое перегорание ламп. Перегрев аккумулятора и следы перегрева на разъёме также требуют внимания. Эти признаки сами по себе не доказывают неисправность реле: похожие проявления возникают при плохих контактах, повреждённой проводке, неисправности генератора или самого аккумулятора.

Решение о замене принимают после проверки соединений и измерения напряжения зарядки в режимах, указанных в документации техники. При осмотре снятой детали ищут трещины корпуса, повреждение крепёжного ушка, окисление и подгорание контактов. Расшатанная или оплавленная ответная колодка требует устранения дефекта вместе с заменой реле: слабый контакт продолжит нагреваться и с новой деталью.

Что сверить при подборе

Обозначение Delta служит отправной точкой, а окончательный выбор делают по снятому реле и схеме подключения конкретной техники. Сравните форму и ключи разъёма, число и расположение контактов, их назначение, положение крепёжного отверстия и свободное место под корпус. Разъём должен соединяться со штатной колодкой без усилия; совпадение его формы ещё не подтверждает одинаковую распиновку.

Отдельно сопоставьте обозначения прежнего реле и требования системы зарядки. Ориентироваться только на цвет проводов нельзя: после предыдущего ремонта проводка могла измениться. Ошибка в назначении контактов способна привести к отсутствию зарядки, короткому замыканию или повреждению подключённых приборов. Подрезать ключи разъёма и переставлять провода ради механического совпадения без проверки схемы не следует.

Замена и проверка

Реле меняют при выключенном зажигании и отсоединённой минусовой клемме аккумулятора. До снятия запоминают положение корпуса и прокладку проводов. Колодку освобождают за фиксатор, не тянут за проводку. Новое реле закрепляют на штатном месте, соединяют разъём до фиксации и проверяют, что жгут не зажат крепежом и не касается горячих или подвижных деталей.

Рядом стоит осмотреть ответную колодку, изоляцию проводов, соединения массы и крепёж. Повреждённые контакты и ослабленные соединения устраняют до запуска. После подключения аккумулятора проверяют напряжение зарядки по требованиям техники и работу освещения. Если неисправность сохраняется, продолжают диагностику системы зарядки, а не считают одну замену реле достаточной.
