Радиатор для мотоблока 175N/180N (7/9 л.с.), латунь, AMG

Латунный радиатор для мотоблока 175N/180N (7/9 л.с.), обозначение AMG. Отводит тепло от охлаждающей жидкости в окружающий воздух и помогает поддерживать тепловой режим двигателя. Его меняют при течи, повреждении бачков или сердцевины, а также при засорении внутренних каналов, если очистка уже не восстанавливает нормальное охлаждение.

Конструкция и работа

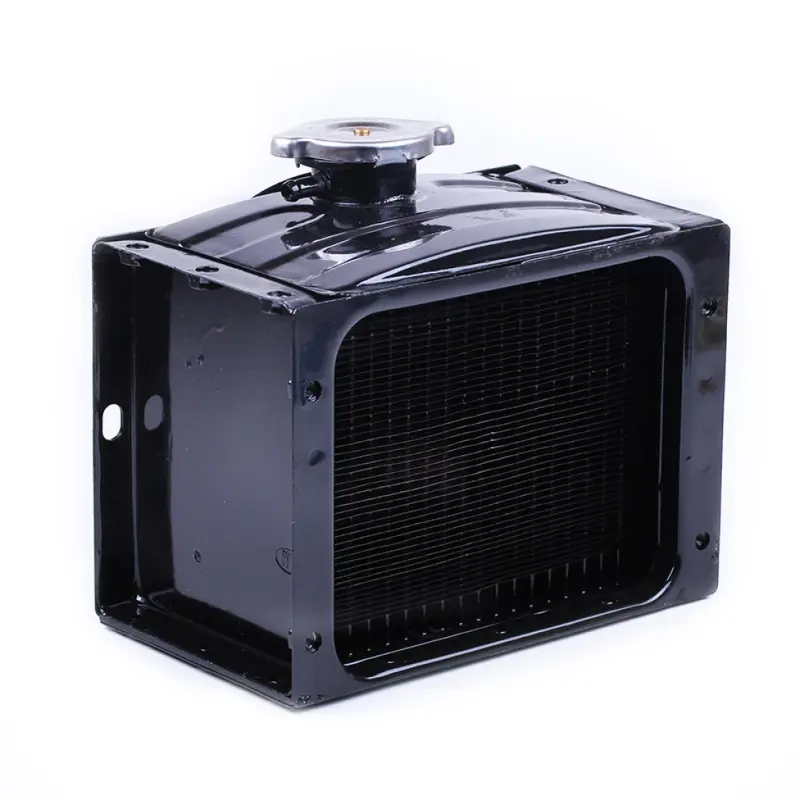

Радиатор имеет прямоугольную сердцевину с частыми пластинами, верхний бачок с заливной горловиной и крышкой, боковые части корпуса с монтажными отверстиями. Наружные поверхности окрашены в чёрный цвет. Пластины увеличивают площадь теплоотдачи, поэтому между ними должен свободно проходить воздух. Налипшая земля, растительные остатки и замятые участки мешают охлаждению даже при достаточном уровне жидкости.

Повод осмотреть радиатор — влажные следы на корпусе, капли под ним, отложения возле соединений и регулярное снижение уровня охлаждающей жидкости. Перегрев под нагрузкой также требует проверки, но сам по себе не доказывает неисправность радиатора: сначала исключают наружное загрязнение и утечки через шланги. Трещины возле креплений могут появляться из-за вибрации, перекоса или установки корпуса с натягом.

Что сверить при подборе

Сравните снятую деталь с заменой по общей высоте, ширине и глубине, расположению монтажных отверстий и расстояниям между ними. Проверьте положение заливной горловины: после установки к крышке должен оставаться доступ. Отдельно сопоставьте количество, направление и наружный диаметр патрубков, способ подключения шлангов и свободное место вокруг сердцевины. Совпадения обозначения двигателя недостаточно, если крепления или подключения различаются.

Материал радиатора — латунь. При выборе учитывайте не только материал, но и посадку в штатное место: корпус не должен упираться в соседние детали, а шланги — перегибаться или натягиваться. Несовпадение патрубков затрудняет герметичное соединение, а смещённые отверстия вынуждают перекашивать корпус. Такой монтаж создаёт нагрузку на соединения и может привести к повторной течи.

Замена и проверка

Работайте на остывшем двигателе: горячую крышку радиатора не открывают. Слейте охлаждающую жидкость в подходящую ёмкость, освободите подключения и крепления, затем снимите радиатор, не нагружая патрубки рычагом. До установки очистите посадочные места и осмотрите кронштейны, шланги и хомуты. Потрескавшиеся шланги, ослабленные хомуты и повреждённые уплотнения соединений стоит заменить вместе с радиатором.

Закрепляйте корпус без перекоса, сохраняя предусмотренные конструкцией опоры и прокладки. Подсоедините шланги без скручивания и проверьте, что они не трутся о кромки. Заполните систему жидкостью, рекомендованной изготовителем двигателя, и удалите воздух по его инструкции. После пробного запуска осмотрите соединения и корпус на утечки, проконтролируйте нагрев, а после полного остывания повторно проверьте уровень жидкости. При дальнейшей очистке не направляйте сильную струю вплотную к пластинам: их легко замять.
