Пружина стартера бензопилы Goodluck GL4500/5200 с крышкой AMG

Пружина стартера с крышкой для бензопил Goodluck GL4500/5200 предназначена для ремонта механизма ручного запуска. Она возвращает катушку в исходное положение после вытягивания шнура: шнур наматывается обратно, а рукоятка подтягивается к корпусу. Замену пружины рассматривают, когда стартер перестаёт нормально сматывать шнур, хотя сама катушка и её посадка остаются исправными. Обозначение детали — AMG.

Пружина и крышка

Во время вытягивания рукоятки пружина накапливает усилие, а после отпускания поворачивает катушку обратно. Её концы должны правильно входить в зацепление с ответными частями механизма. Если зацеп выскочил или сломался, катушка может свободно вращаться без возврата шнура. Крышка закрывает область размещения пружины; её форму и посадку также нужно учитывать при подборе.

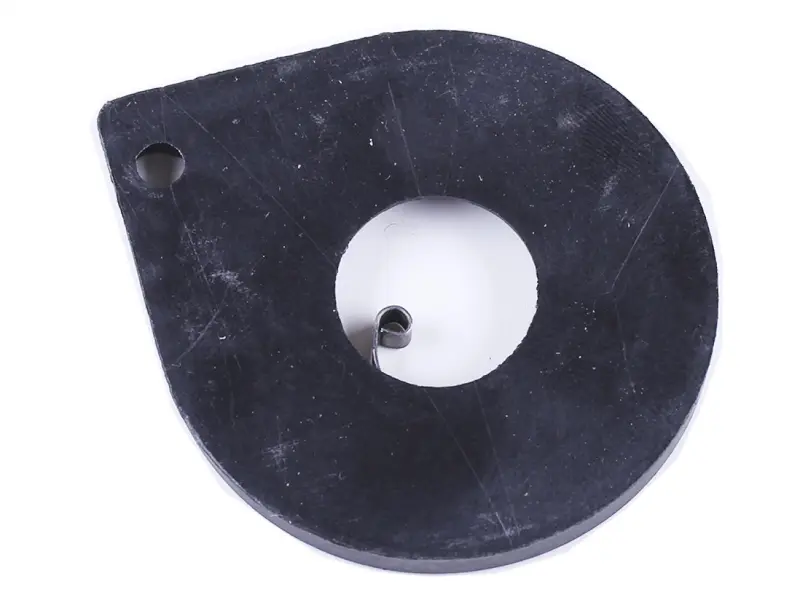

Крышка имеет округлый контур с прямым участком края, крупное центральное отверстие и небольшое отверстие возле края. Эти особенности помогают сопоставить деталь со снятой. Центральный проём, расположение малого отверстия и наружный контур должны соответствовать посадочному месту, чтобы крышка не мешала движению катушки.

Когда требуется замена

Признаки неисправности возвратного механизма — шнур остаётся вытянутым, возвращается лишь частично или втягивается рывками. Причиной могут быть сломанный конец пружины, повреждение её витков либо потеря зацепления. Однако такой же симптом дают перетёртый шнур, загрязнение под катушкой и повреждённая посадка. Поэтому при разборке проверяют не только пружину: покупка новой детали не устранит заедание в соседних частях стартера.

Что сверить при подборе

Ориентируйтесь на устройство установленного стартера и снятую пружину. Сравните наружные габариты, ширину пружинной ленты, направление навивки и форму зацепов. Отдельно проверьте глубину посадки, форму крышки и расположение её отверстий. Совпадение названия бензопилы полезно для начального выбора, но не заменяет сравнения деталей при ранее заменённом стартере.

Пружина должна помещаться в своё гнездо без перекоса, а её зацепы — удерживаться в предусмотренных местах. Несоответствие формы концов может привести к срыву зацепления. Неподходящая крышка способна зажимать катушку или мешать сборке корпуса. Не стоит подгибать зацепы и дорабатывать отверстия только ради установки: сначала следует проверить соответствие механизма.

Особенности установки

Работу выполняют на остановленном остывшем двигателе, исключив случайный запуск. Сняв стартер, фиксируют положение катушки и зацепов. Пружину освобождают осторожно: она может оставаться под натяжением и резко распрямиться. При разборке и укладке пружины используют защитные очки и удерживают витки от самопроизвольного выхода.

Посадочное место очищают, проверяют упоры пружины, катушку, шнур и рукоятку. Детали с трещинами, сорванными зацепами или выраженным износом меняют вместе с пружиной. Натяжение задают по устройству конкретного стартера, без произвольного увеличения числа оборотов. После сборки несколько раз плавно вытягивают шнур: он должен возвращаться полностью, без закусывания, а пружина не должна доходить до предела раньше полного рабочего хода шнура.
