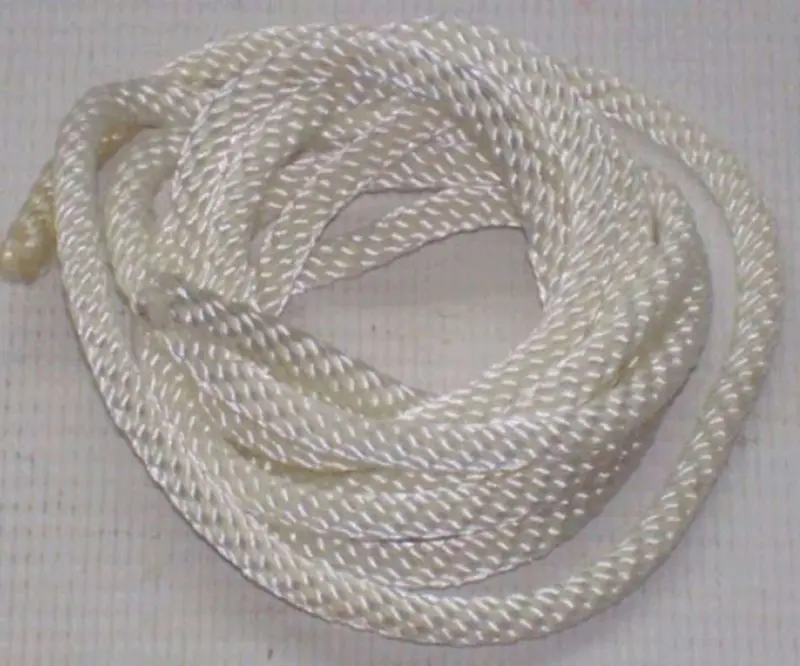

Шнур ручного стартера TD 1000 мм

Шнур ручного стартера TD длиной 1000 мм

Шнур предназначен для ремонта ручного возвратного стартера бензиновой техники. Он соединяет пусковую рукоятку со шкивом механизма: при вытягивании разматывается со шкива и передает усилие на детали стартера, которые проворачивают двигатель перед запуском. После отпускания возвратная пружина наматывает шнур обратно. Деталь используют, когда прежний шнур оборвался, начал расслаиваться, получил заметные повреждения либо перестал свободно двигаться в направляющей.

Длина заготовки составляет 1000 мм. Такой формат встречается в стартерах бензопил, мотокос, триммеров, культиваторов и мотоблоков. При этом одной длины недостаточно для определения совместимости: стартеры разных моделей отличаются диаметром шнура, размерами отверстий в рукоятке и шкиве, способом фиксации, количеством витков и необходимым запасом хода. Поэтому деталь следует подбирать по параметрам снятого шнура и конструкции конкретного пускового механизма.

Что проверить перед выбором

• Необходимую длину. Заготовка имеет длину 1000 мм, однако фактический отрезок для установки зависит от размера шкива, хода рукоятки и способа закрепления концов.
• Диаметр прежнего шнура. Новый шнур должен свободно проходить через направляющую втулку и отверстия крепления, но не иметь чрезмерного бокового люфта.
• Способ фиксации. Сравните расположение узлов, форму посадочного места на шкиве и конструкцию рукоятки. Узлы не должны мешать вращению или выходить из предусмотренных углублений.
• Состояние остальных деталей. Перед сборкой осмотрите шкив, направляющую, рукоятку и возвратную пружину. Острые кромки, заедание или поврежденная втулка могут быстро испортить установленный шнур.
• Запас хода. В полностью вытянутом положении шкив не должен упираться в предел натяжения пружины, а после отпускания рукоятка должна уверенно возвращаться к корпусу.

Установка в ручной стартер

Для замены снимают крышку стартера и удаляют остатки старого шнура из рукоятки и шкива. Новый отрезок проводят по тому же маршруту через рукоятку, направляющую втулку и отверстие шкива, после чего закрепляют предусмотренным для конкретной конструкции способом. Шнур укладывают на шкив ровными витками без перекрещивания, петель и перекручивания. Возвратную пружину натягивают в направлении и на количество оборотов, указанные изготовителем техники.

После сборки механизм сначала проверяют медленно, без запуска двигателя. Шнур должен выходить плавно, не тереться о край корпуса и полностью наматываться обратно. Если рукоятка остается свободной, шнур провисает или возврат происходит рывками, необходимо проверить укладку витков и натяжение пружины. Чрезмерное предварительное натяжение также недопустимо: при полном вытягивании у шкива должен оставаться предусмотренный конструкцией запас поворота.

Эксплуатация и обслуживание

Состояние шнура удобно контролировать во время обычного обслуживания техники. Поводом для замены служат распушенные волокна, потертости, надрезы, узлы, заломы и регулярное заедание при возврате. Загрязнения вокруг направляющей и шкива следует удалять, поскольку они ухудшают движение и усиливают износ поверхности. При запуске рукоятку возвращают контролируемо, не позволяя ей резко ударяться о корпус стартера.

Шнур TD 1000 мм подходит для ремонта только после сверки с прежней деталью. Перед заказом измерьте ее диаметр, определите требуемую рабочую длину и проверьте крепление обоих концов. Такой подбор особенно важен при использовании в бензопиле, мотокосе, триммере, культиваторе или мотоблоке без точного обозначения модели стартера.
