Прокладка карбюратора 177F/188F (9/13Hp), текстолитовая, со стороны впускного коллектора AMG-3

Текстолитовая прокладка карбюратора для двигателей мотоблоков 177F/188F (9/13Hp) устанавливается со стороны впускного коллектора. Она участвует в уплотнении соединения, через которое приготовленная карбюратором смесь поступает к двигателю. Плотное прилегание в этом месте нужно, чтобы воздух не попадал во впуск в обход карбюратора и не менял состав смеси. Обозначение изделия — AMG-3.

Конструкция и назначение

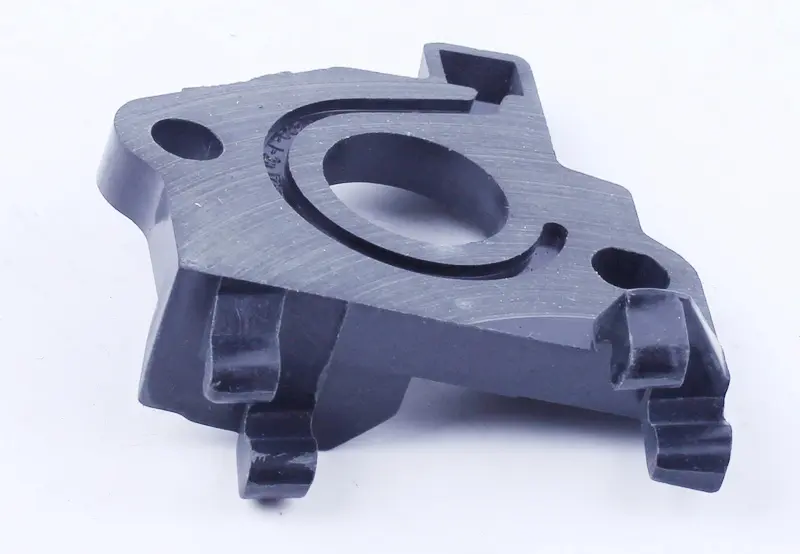

Деталь имеет объёмный фигурный корпус с центральным проходным отверстием, двумя крепёжными отверстиями и выступами по краям. На привалочной поверхности выполнена дугообразная канавка. При подборе имеет значение весь профиль: совпадение только центрального отверстия ещё не означает, что прокладка правильно встанет между сопрягаемыми деталями.

Текстолитовая прокладка также выполняет роль теплоизолирующей прослойки между карбюратором и нагретой частью впуска. Для такого соединения важны целые кромки, ровные плоскости и сохранённая форма корпуса. Трещина возле крепления или повреждение участка вокруг проходного отверстия могут нарушить плотность стыка даже при затянутом крепеже.

Когда требуется замена

Основанием для замены служат сколы, трещины, расслоение, деформация и повреждения привалочной поверхности. Их стоит искать при снятии карбюратора, особенно если прежнюю деталь отделяли с усилием или крепления затягивали неравномерно. Повторная установка повреждённой прокладки может оставить путь для подсоса воздуха.

Нестабильный холостой ход, затруднённый запуск и слабая реакция на регулировку смеси — повод проверить герметичность этого соединения. Такие симптомы встречаются и при других неисправностях, поэтому решение о замене принимают после осмотра прокладки и прилегающих поверхностей. Подтягивание крепежа не устраняет трещину и может увеличить повреждение корпуса.

Что сверить при подборе

• Контур снятой детали, расположение выступов и свободное место вокруг креплений.
• Форму и размер проходного отверстия, чтобы его край не перекрывал канал впуска.
• Межцентровое расстояние и диаметр крепёжных отверстий: деталь должна садиться без натяга и доработки.
• Толщину корпуса, профиль обеих сторон и расположение канавок относительно сопрягаемых поверхностей.

Сравнивайте прокладку со снятым образцом в одинаковой ориентации, отдельно проверяя сторону коллектора и сторону карбюратора. Ошибка в толщине меняет положение деталей соединения, а несовпадение контура или отверстий мешает равномерному прижиму. Подгонять неподходящий корпус усилием крепежа нельзя.

Особенности установки

Работайте на остывшем двигателе. После снятия карбюратора защитите открытый впуск от мусора и аккуратно удалите остатки прежних уплотнений с прилегающих плоскостей, не оставляя задиров. Осмотрите фланцы, шпильки или болты и соседние уплотнительные прокладки. Повреждённые уплотнения заменяют вместе с этой деталью; кривой фланец не удастся исправить новой прокладкой.

Сохраните предусмотренный порядок деталей и ориентацию каналов. Сначала убедитесь, что корпус свободно сел на крепления и прилегает без перекоса, затем равномерно затяните крепёж с усилием по руководству двигателя. Не заполняйте канавки герметиком произвольно: его избыток способен попасть во впуск. После сборки проверьте плотность соединения и устойчивость работы двигателя.
