Проводка для мопеда Delta AMG

Проводка для мопеда Delta AMG — жгут проводов с ответвлениями и соединителями для подключения электрооборудования. Она объединяет отдельные провода в общую трассу, которую прокладывают по раме к точкам подключения. Замена жгута нужна, когда старая проводка повреждена в нескольких местах, изоляция растрескалась, а многочисленные скрутки и переделки затрудняют поиск неисправностей.

Устройство жгута

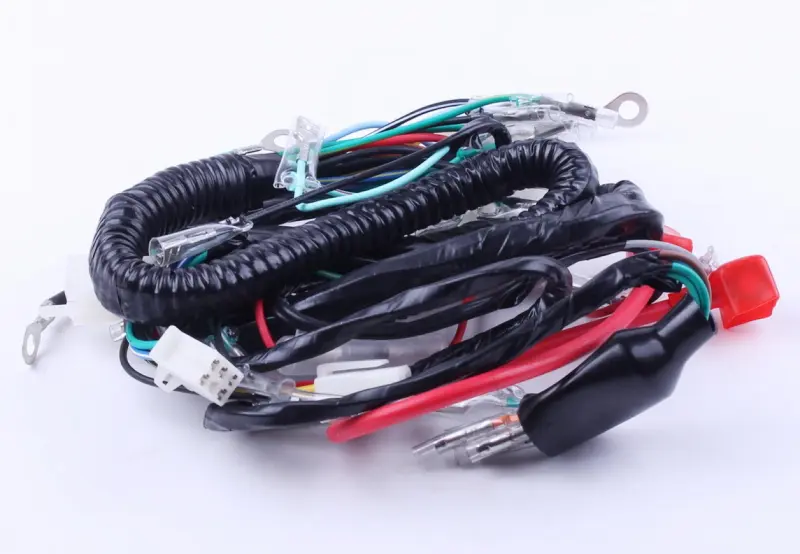

Провода собраны в чёрную наружную обмотку, на части трассы есть гофрированная оболочка. Ответвления заканчиваются белыми многоконтактными колодками, отдельными штекерными контактами и кольцевыми наконечниками. На отдельных соединениях предусмотрены изолирующие чехлы. Такая конструкция позволяет развести подключения по разным точкам мопеда, но требует сверки каждого ответвления со штатной схемой.

Когда требуется замена

Повод осмотреть проводку — периодические отказы света, пропадание контакта при повороте руля или после встряски, следы нагрева на разъёмах. На снятом жгуте проверяют участки возле креплений, изгибов и проходов рядом с металлическими кромками: там оболочка может перетираться, а жилы — надламываться. Потемневшие контакты, оплавленные колодки и оголённые провода требуют устранения причины повреждения. Один неисправный разъём ещё не означает, что менять нужно весь жгут; замена особенно оправдана при распространённом износе или множестве прежних ремонтов.

Что сверить при подборе

Сравните снятую проводку с новой по общей схеме разветвления, расположению выходов и длине участков до точек подключения. Жгут должен проходить по штатной трассе без натяжения, а ответвления — доставать до оборудования без удлинений. Особое внимание уделите зоне рулевой колонки: при полном повороте руля провода не должны натягиваться или попадать под подвижные детали.

• Проверьте форму каждой колодки, число контактных мест и положение фиксаторов.
• Сопоставьте назначение контактов по схеме мопеда; одного совпадения цветов проводов недостаточно.
• Сверьте расположение кольцевых наконечников и отдельных штекеров с точками их подключения.
• Осмотрите ответные разъёмы: повреждённый контакт со стороны оборудования испортит и новое соединение.

Особенности установки

Работу начинают с выключенного зажигания и отключённого питания. До снятия старого жгута помечают соединения и фиксируют маршрут прокладки, места крепления и положение ответвлений. Новую проводку сначала свободно раскладывают по этой трассе, затем подключают по схеме. Разъёмы соединяют без усилия; несовпадение колодок нельзя исправлять случайной перестановкой проводов. Вместе с жгутом стоит проверить крепёжные стяжки, защитные втулки в местах прохода и состояние контактных поверхностей.

Окончательно закрепляют проводку после проверки длины ответвлений и свободного хода руля. Стяжки не должны сдавливать оболочку, а провода — касаться горячих частей или острых кромок. До подачи питания проверяют правильность соединений и отсутствие замыкания, после подключения последовательно проверяют работу потребителей. Ошибка в распиновке может вызвать отказ оборудования или перегрев проводов, поэтому совпадение внешней формы разъёма не заменяет проверку назначения контактов.
