Проводка для мопеда Alpha AMG-3

Проводка для мопеда Alpha AMG-3 — разветвлённый жгут для соединения электрооборудования. Он объединяет провода в общую трассу и разводит их к точкам подключения. Замена жгута нужна, когда изоляция повреждена в нескольких местах, ответвления обрезаны или прежние соединения уже трудно восстановить без множества скруток.

Устройство и причины замены

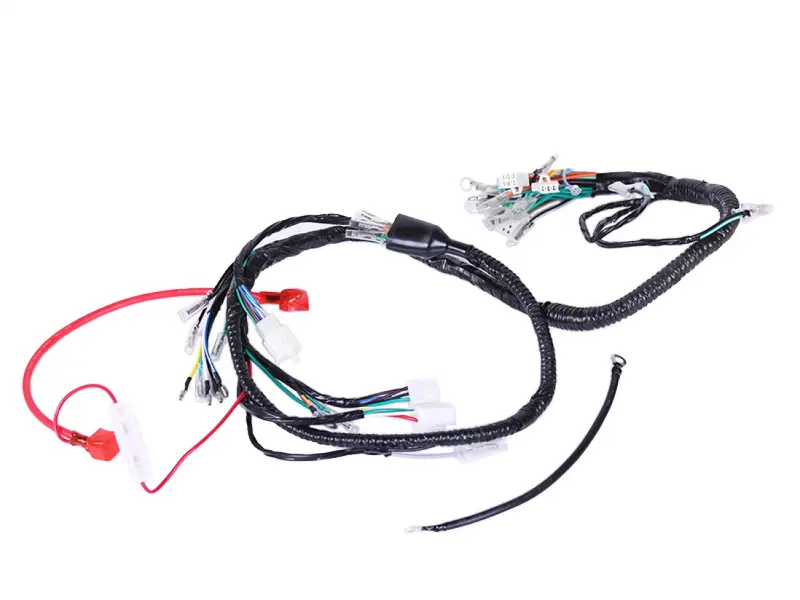

Жгут имеет несколько ответвлений, провода разных цветов, белые соединительные колодки и отдельные наконечники с изолирующими оболочками. Основная часть собрана в чёрную защитную обмотку, на отдельных участках есть гофрированная оболочка. Разветвлённая форма позволяет проложить проводку вдоль рамы и вывести концы к соответствующим потребителям и органам управления.

Проводка страдает от перетирания о кромки, натяжения при повороте руля, нагрева возле двигателя и влаги в соединениях. Повод для проверки — трещины изоляции, оголённые жилы, потемневшие колодки, зелёный налёт на контактах или следы оплавления. Свет, сигнал и другие потребители могут работать с перебоями при шевелении повреждённого участка. Однако сам по себе отказ прибора ещё не доказывает неисправность жгута: сначала проверяют его соединения и целостность проводов.

Что сверить при подборе

Сопоставьте новую проводку со снятой: расположение развилок, длину основных ветвей, форму колодок, число контактов и их размещение внутри разъёмов. Отдельно проверьте одиночные наконечники и точки подключения массы. Ветви должны доходить до своих мест без натяжения и без необходимости наращивать провода возле разъёмов.

Одинаковая форма колодки ещё не означает одинаковое назначение её контактов. Сверяйте подключения по схеме конкретного мопеда и расположению выводов на установленном оборудовании. Цвет провода помогает ориентироваться, но не заменяет проверку: после прежних ремонтов цвета на ответных участках могут отличаться. Ошибка в распиновке способна вызвать короткое замыкание, нагрев соединений и повреждение подключённых приборов.

Как заменить жгут

Работу начинают с отключения питания. До снятия старой проводки помечают ответные разъёмы и фиксируют маршрут каждой ветви, места крепления и проходы между деталями. Новый жгут сначала раскладывают по штатной трассе без окончательной затяжки креплений. Провода не должны попадать под сиденье и облицовку в местах прижима, касаться горячих поверхностей или задевать подвижные детали.

Возле рулевой колонки оставляют свободный ход и проверяют проводку при повороте руля в обе стороны. Одновременно осматривают ответные колодки, крепёж жгута и защиту в местах прохода через кромки. Окисленные или ослабленные контакты и оплавленные корпуса заменяют: новый жгут не устранит плохое соединение на ответной стороне.

После подключения проверяют фиксацию наконечников, отсутствие оголённых участков и правильность соединений. Затем включают потребители по очереди и убеждаются, что проводка и разъёмы не нагреваются. Окончательно закрепляют жгут после проверки, сохраняя свободный ход ветвей и не пережимая оболочку стяжками.
