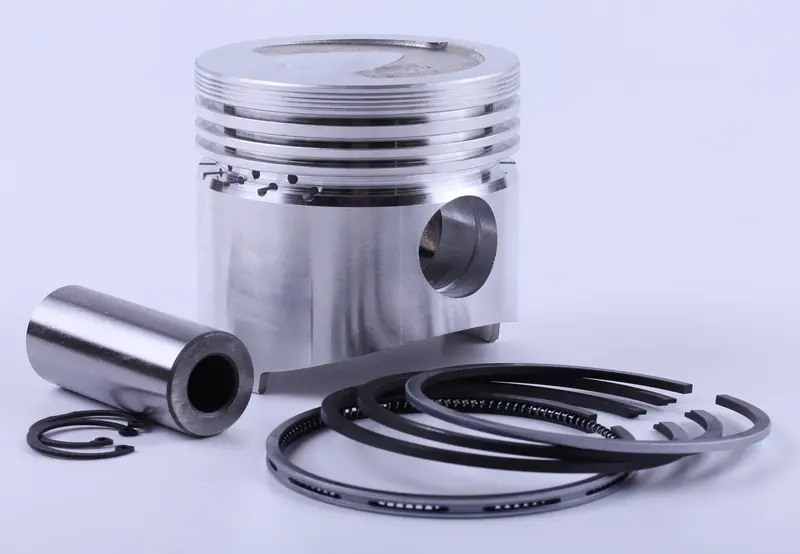

Поршень для мотоблока 190N (10Hp), ремонтный 0,50, Ø90,50 мм AMG

Поршень для двигателя мотоблока 190N (10Hp) с ремонтным увеличением 0,50 мм и обозначенным диаметром Ø90,50 мм. Его подбирают при ремонте цилиндропоршневой группы, когда состояние цилиндра требует перехода на соответствующий ремонтный размер. Обозначение AMG сохранено в названии. Для подбора важны не только цифры на старой детали, но и результаты измерения цилиндра.

Назначение и устройство

Поршень движется внутри цилиндра, воспринимает давление газов и передаёт усилие через палец на шатун. Кольца в его канавках обеспечивают уплотнение между поршнем и стенкой цилиндра и участвуют в регулировании масляной плёнки. От состояния поршня, колец и цилиндра зависят компрессия, расход масла и способность двигателя работать под нагрузкой.

В верхней части поршня расположены кольцевые канавки, в боковой части — отверстие под поршневой палец. На днище есть углубление. При сравнении со снятой деталью учитывают форму днища, расположение отверстия под палец и геометрию канавок: одинаковый наружный диаметр ещё не означает совпадения всей конструкции.

Когда требуется замена

Поводом для проверки служат снижение компрессии, затруднённый запуск, повышенный расход масла и посторонний стук. Эти признаки сами по себе не доказывают повреждение поршня. После разборки осматривают юбку на задиры, канавки — на износ и повреждения перемычек, отверстия под палец — на выработку. Трещины, глубокие задиры и чрезмерный износ требуют устранения причины повреждения вместе с заменой детали.

Что сверить при подборе

Ремонтное увеличение 0,50 мм нельзя принимать за монтажный зазор. Цилиндр измеряют в нескольких сечениях и направлениях, чтобы оценить износ, овальность и конусность. Если нужна расточка, окончательный размер согласуют с фактически измеренным поршнем и требованиями ремонтной документации двигателя. Установка увеличенного поршня в неподготовленный цилиндр может привести к заклиниванию.

• Сравните диаметр поршня, его общую высоту и расстояние от оси пальца до днища.
• Проверьте размеры пальца, посадку в поршне и шатуне, способ фиксации.
• Сверьте число и ширину кольцевых канавок, профиль колец и форму днища.
• Подберите кольца под ремонтный размер и проверьте их зазоры в цилиндре.

Особенности установки

До сборки очищают цилиндр и масляные каналы от загрязнений и остатков обработки. Проверяют шатун, палец и места его посадки; кольца с износом или повреждениями заменяют. Уплотнения, нарушенные при разборке, также подбирают для восстановления соединений. Новый поршень не компенсирует овальность цилиндра или выработку в посадке пальца.

Поршень устанавливают с соблюдением ориентации, предусмотренной конструкцией двигателя. Кольца монтируют без чрезмерного разведения, проверяют их положение и зазоры, смазывают трущиеся поверхности. Перед вводом поршня в цилиндр кольца сжимают подходящим приспособлением, а фиксаторы пальца проверяют на полную посадку. После сборки контролируют свободное проворачивание механизма. Слишком тесная посадка грозит задирами, слишком свободная — стуком, потерей компрессии и расходом масла.
