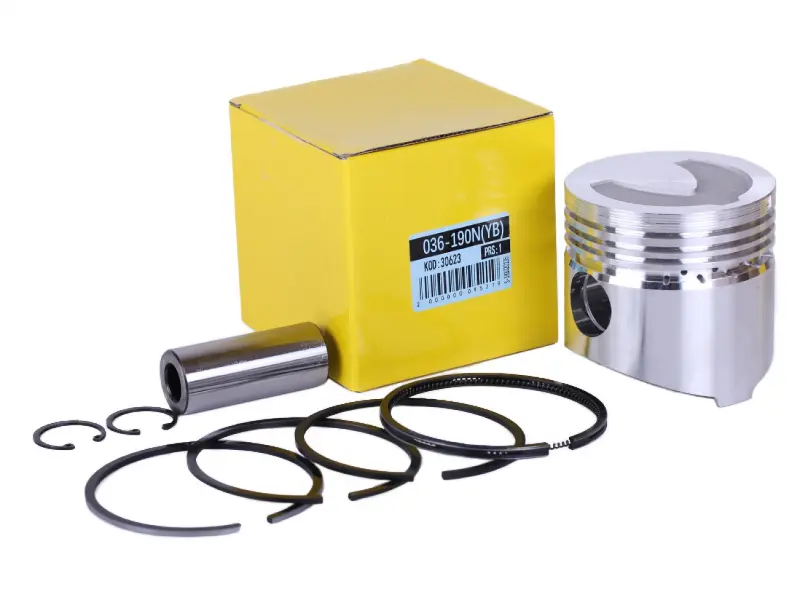

Поршень для мотоблока 190N (10Hp) STD Ø90,00 мм AMG-3

Поршень для двигателя мотоблока 190N (10Hp) с обозначением STD и диаметром Ø90,00 мм предназначен для ремонта цилиндро-поршневой группы. Он движется внутри цилиндра, воспринимает давление газов и передаёт усилие через поршневой палец на шатун. От состояния поршня, колец и поверхности цилиндра зависят компрессия, расход масла и способность двигателя работать под нагрузкой. Обозначение товара — AMG-3.

Конструкция и причины замены

В верхней части поршня расположены канавки под кольца, в боковой части — отверстие под палец, а в днище выполнено углубление сложной формы. Юбка направляет поршень при движении в цилиндре. Кольца должны свободно работать в своих канавках: повреждённые перемычки, разбитые канавки или задиры на юбке мешают нормальной работе сопряжённых деталей. При осмотре снятого поршня также проверяют днище на трещины и следы перегрева.

Поводом для проверки поршневой группы служат падение тяги, затруднённый запуск, повышенный расход масла, дымность и посторонний стук. Эти признаки сами по себе не определяют причину неисправности: решение о замене принимают после разборки и измерений. Поршень меняют при повреждениях, износе юбки, канавок или отверстий под палец. Среди типичных причин повреждений — перегрев, недостаток смазки, попадание абразивных частиц и работа с неверными зазорами.

Как проверить размер

STD означает стандартный, а не ремонтный размер. Диаметр Ø90,00 мм нужно сопоставить с размером цилиндра и результатами его измерения. Одной маркировки двигателя недостаточно: цилиндр мог уже проходить ремонт с расточкой. Износ, овальность и конусность проверяют измерительным инструментом; установка нового стандартного поршня в чрезмерно изношенный цилиндр не восстановит правильное сопряжение.

Со снятой деталью сверяют форму днища, общую высоту, положение отверстия под палец, размеры пальца, количество и ширину кольцевых канавок. Особенно существенно расстояние от оси пальца до днища: ошибка изменит положение поршня в верхней точке хода. Кольца подбирают по диаметру цилиндра и размерам канавок. Поршневой палец и его фиксаторы должны соответствовать посадочным местам; одинаковый наружный диаметр двух поршней ещё не означает их взаимозаменяемость.

Что учесть при установке

Перед сборкой очищают сопрягаемые поверхности и проверяют цилиндр, кольца, палец и втулку верхней головки шатуна. Изношенные сопутствующие детали заменяют, а причину задиров или перегрева устраняют до запуска. Проверяют зазор поршня в цилиндре, зазоры колец в канавках и замках по требованиям руководства конкретного двигателя. Подгонять тугую посадку усилием нельзя: после нагрева недостаточный зазор может привести к задирам и заклиниванию.

Поршень ориентируют по руководству двигателя и установочным меткам, если они предусмотрены. При сборке смазывают трущиеся поверхности, аккуратно устанавливают кольца и проверяют полную посадку фиксаторов пальца в канавках. Для ввода поршня в цилиндр используют приспособление для сжатия колец, не забивая деталь ударами. До запуска проверяют свободное проворачивание механизма. Слишком большой зазор ведёт к стуку и прорыву газов, а неверная геометрия или установка могут повредить поршень, кольца и цилиндр.
