Цилиндро-поршневая группа мотокосы 1E36F Ø36 мм AMG

Цилиндро-поршневая группа для мотокосы 1E36F Ø36 мм AMG предназначена для замены изношенных цилиндра и поршня двигателя. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ними, помогая удерживать давление при сжатии и сгорании смеси. От состояния этих деталей зависят запуск, тяга под нагрузкой и способность двигателя устойчиво работать во время кошения.

Устройство и состав

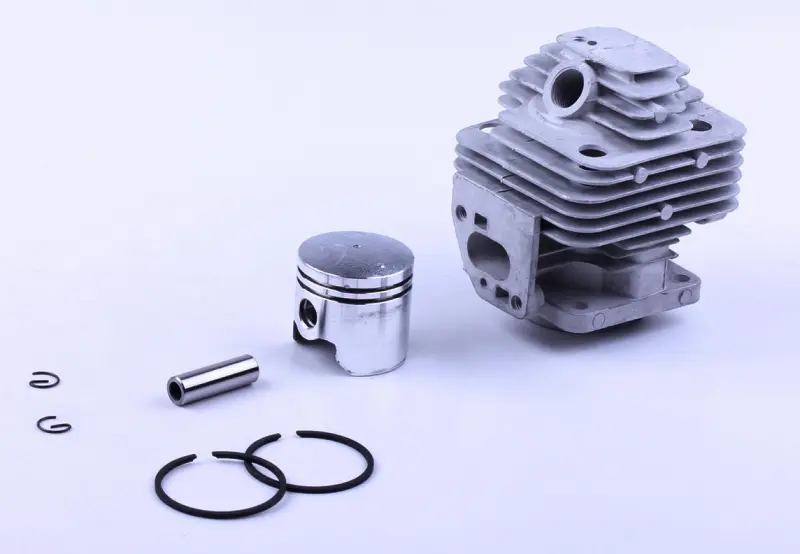

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец и два стопорных кольца пальца. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Поршневые кольца устанавливаются в канавки поршня и работают в контакте со стенкой цилиндра.

Обозначение Ø36 указывает диаметр 36 мм. Этот размер — один из ориентиров при подборе, но одного совпадения диаметра недостаточно: крепления, посадочные поверхности и расположение окон цилиндра должны соответствовать снятым деталям. Ошибка здесь может помешать сборке или нарушить работу двигателя даже при внешнем сходстве комплектов.

Когда нужна замена

Повод проверить ЦПГ — затруднённый запуск, заметная потеря тяги и снижение компрессии. При разборке обращают внимание на задиры стенки цилиндра и юбки поршня, повреждения канавок, сломанные или залёгшие кольца. Эти симптомы не всегда означают, что нужно менять весь комплект: решение принимают после осмотра и измерений. Если повреждена поверхность цилиндра, установка одних новых колец не устраняет причину утечки давления.

Износ могут ускорять перегрев, попадание абразивной пыли и недостаточная смазка. При замене стоит выяснить причину повреждений, осмотреть подшипник верхней головки шатуна и проверить состояние прилегающих уплотнений. Новая поршневая группа тоже быстро пострадает, если оставить источник перегрева, загрязнения или подсоса воздуха.

Что сверить при подборе

Сопоставьте обозначение двигателя и диаметр со снятой поршневой группой. Затем проверьте расположение и расстояния между крепёжными отверстиями, форму основания цилиндра, впускного и выпускного окон, а также места присоединения соседних деталей. Для поршня имеют значение высота, форма днища и юбки, положение отверстия под палец, размеры самого пальца и канавок колец. Изношенные поверхности оценивают измерительным инструментом: их состояние может искажать результат простого сравнения.

Особенности установки

Сборку выполняют на чистых деталях, не допуская попадания грязи в картер. Посадочные поверхности очищают от остатков старых прокладок без повреждения плоскостей; прокладки для сборки подбирают по двигателю. Поршень ориентируют по его маркировке и требованиям двигателя, кольца размещают в канавках с учётом фиксирующих штифтов, если они предусмотрены конструкцией. Рабочие поверхности смазывают подходящим для двигателя маслом.

Стопорные кольца пальца должны полностью сесть в свои канавки. Цилиндр надевают, аккуратно сжимая поршневые кольца: усилием проталкивать их через край нельзя. Крепёж затягивают равномерно с моментом, установленным для двигателя, затем проверяют свободное движение поршня. Неверное положение колец, перекос цилиндра или неплотно установленный стопор могут привести к поломке колец и повреждению стенки цилиндра.
