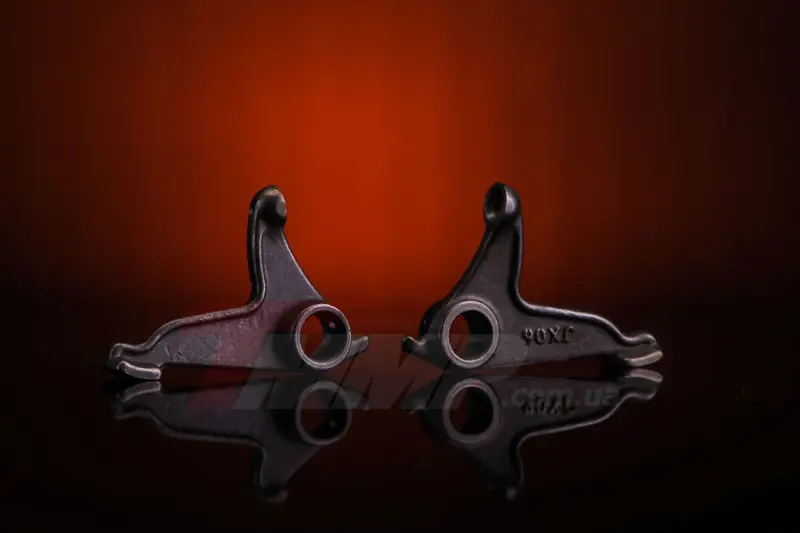

Нижние коромысла клапанов 4T CG125/200, пара

Нижние коромысла клапанов 4T CG125/200

Пара нижних коромысел предназначена для четырехтактных мотоциклетных двигателей семейства CG125/200 со штанговым приводом клапанов. Эти детали входят в механизм газораспределения и работают в нижней части привода: воспринимают движение от кулачка распределительного вала и передают его штангам. Далее штанги воздействуют на верхние коромысла, обеспечивая открытие впускного и выпускного клапанов в заданные фазы.

Нижние коромысла постоянно совершают качательное движение и контактируют с другими деталями привода. Состояние опорного отверстия, профиля рычага и контактных участков непосредственно влияет на точность передачи движения. Выработка в отверстии под ось, повреждение поверхности со стороны кулачка или штанги, деформация и увеличенный люфт могут сопровождаться посторонним стуком, нестабильной регулировкой клапанов и ускоренным износом сопряженных деталей. Замена пары актуальна при ремонте газораспределительного механизма, дефектовке двигателя или восстановлении привода после продолжительной эксплуатации.

Конструкция и назначение

В набор входят два нижних коромысла без указанного вала или других дополнительных деталей. Каждое коромысло имеет центральное отверстие для установки на ось и два функциональных плеча, через которые передается усилие. Парная поставка позволяет заменить обе детали одного механизма одновременно, если их состояние и степень выработки различаются либо проводится комплексный ремонт. Коромысла относятся именно к нижней части штангового привода и не заменяют верхние коромысла, расположенные в головке цилиндра.

Что проверить при подборе

• Семейство двигателя. Деталь рассчитана на четырехтактные двигатели типа CG125/200. Обозначение модели мотоцикла само по себе недостаточно: на технике одной серии могут применяться разные модификации двигателя.
• Тип привода клапанов. Требуется исполнение со штангами и нижними коромыслами. Деталь не следует подбирать для головки с иной схемой газораспределения.
• Форму старых коромысел. Сопоставьте расположение центрального отверстия, конфигурацию обоих плеч, профиль контактных площадок и взаимное положение деталей в паре.
• Посадку на оси. Диаметр отверстия и ширина места установки должны соответствовать снятым деталям и используемой оси. Чрезмерно свободная или тугая посадка недопустима.
• Сопряженные компоненты. Перед сборкой проверьте ось, кулачок распределительного вала, торцы штанг и верхние коромысла. Установка новых деталей вместе с сильно изношенными сопряжениями не устраняет причину люфта или стука.

Установка и обслуживание

Монтаж выполняют на чистые посадочные поверхности с соблюдением штатного положения каждого коромысла. Детали должны свободно качаться на оси без заедания, ощутимого перекоса и чрезмерного бокового перемещения. Контактные участки и каналы подачи масла необходимо очистить, а при сборке обеспечить предусмотренную двигателем смазку. После установки следует собрать привод в правильной последовательности, выставить клапанные зазоры по инструкции для конкретной модификации двигателя и вручную провернуть коленчатый вал, контролируя свободное движение механизма.

После первого запуска обращают внимание на равномерность работы и отсутствие нехарактерного механического шума. Если регулировка быстро сбивается, сохраняется стук или движение одного из коромысел затруднено, двигатель нужно повторно проверить до дальнейшей эксплуатации. Точное сопоставление со снятой парой и оценка остальных деталей газораспределения помогают провести ремонт без повторной разборки.
