Патрубок воздушного фильтра Honda DIO AF27 AMG

Патрубок воздушного фильтра Honda DIO AF27 соединяет корпус фильтра с впускным трактом скутера и направляет воздух к карбюратору. От целостности его стенок и плотности посадки зависит герметичность этого соединения. Сам патрубок не задерживает пыль: очистку выполняет фильтр, а соединительная деталь должна сохранять закрытый путь для воздуха после него.

Конструкция и причины замены

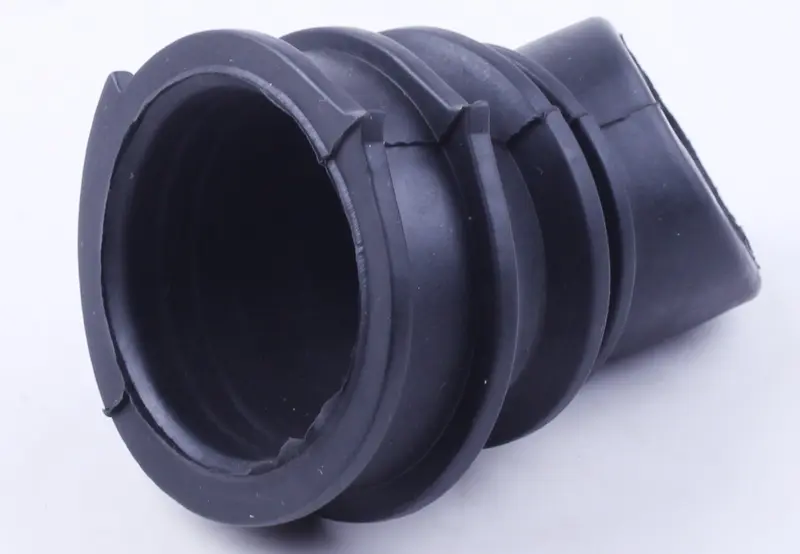

Деталь чёрного цвета, с широким круглым отверстием, наружными кольцевыми рёбрами и переходом к другой присоединительной части. При подборе имеет значение весь профиль патрубка: форма концов, расположение буртиков и направление перехода. Даже небольшое отличие в геометрии может мешать установке корпуса фильтра на штатное место или оставлять соединение под натяжением.

Поводом для замены становятся сквозные трещины, надрывы по краям, повреждённые посадочные участки и деформация, из-за которой соединение уже не держится плотно. Особенно внимательно проверяют места перегиба и края под креплением: повреждение бывает заметно только при небольшом отклонении снятого патрубка. Старение, постоянная вибрация и установка с перекосом постепенно ухудшают состояние детали.

Через разрыв после фильтра во впуск может попадать неочищенный воздух. Нарушение герметичности также способно влиять на работу двигателя: возможны неустойчивые обороты и изменение реакции на газ. Эти признаки сами по себе не доказывают неисправность патрубка, поэтому основанием для замены служит проверка его стенок и соединений.

Что сверить при подборе

Сравните новую деталь со снятой по обоим присоединительным концам. Проверьте внутренний и наружный диаметры посадок, их глубину, общую длину и направление изгиба. Отдельно сопоставьте расположение упоров и участков, за которые фиксируется патрубок. Проверка только одного отверстия не позволяет оценить, встанет ли второй конец без перекоса.

Учитывайте фактически установленный корпус фильтра и ответную часть впуска. После прежних переделок их соединения могут отличаться от штатных. Подходящий патрубок должен занимать своё место без растягивания, пережатия прохода и контакта с соседними деталями, способного перетереть стенку. Попытка компенсировать несовпадение чрезмерной затяжкой крепления может повредить край и не устранить щель.

Особенности установки

Работайте на остывшем двигателе. До снятия запомните положение патрубка и его креплений, затем освободите соединения, не нагружая штуцеры корпуса фильтра и карбюратора. Открытый впуск защитите от грязи. С посадочных поверхностей уберите остатки старого патрубка и загрязнения, осмотрите кромки ответных частей, а также состояние хомутов, если они используются.

Посадите оба конца на предназначенные для них места, расправьте завернувшиеся края и проверьте положение корпуса фильтра. Закрепляйте соединения только после выравнивания детали. Повреждённый хомут или треснувший штуцер нужно устранить вместе с причиной неплотной посадки: новый патрубок не исправит дефект соседней детали. Заодно осмотрите фильтрующий материал и прилегание крышки корпуса.

После сборки убедитесь, что края сели равномерно, патрубок не смят и не вытягивается из соединений. При проверочном запуске оцените устойчивость работы двигателя и повторно проверьте крепления после его остановки. Если неплотность сохраняется, проверьте посадку и соответствие формы, не маскируя зазор случайными прокладками.
