Патрубок воздушного фильтра Honda DIO AF18 AMG-2

Патрубок воздушного фильтра Honda DIO AF18 AMG-2 служит для соединения воздушного фильтра с впуском скутера. Через него воздух поступает к карбюратору, поэтому целостность стенок и плотность посадки на обоих концах имеют значение для работы двигателя. Сам патрубок не задерживает пыль: очистку выполняет фильтр, а соединительный канал должен сохранять закрытый путь для очищенного воздуха.

Конструкция и причины замены

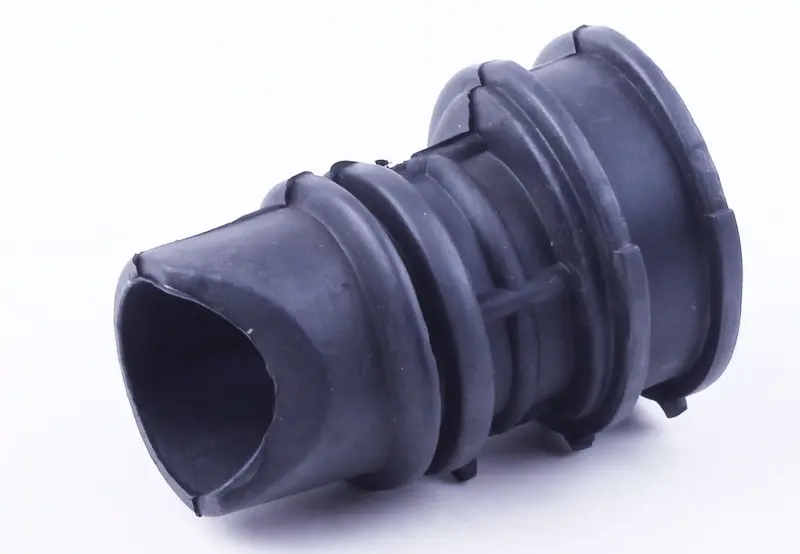

Деталь чёрного цвета имеет полый корпус с переходами сечения, кольцевыми выступами и наружными продольными рёбрами. Концы различаются по форме, поэтому при подборе нужно учитывать весь профиль патрубка. Совпадения одного отверстия недостаточно: второй конец тоже должен правильно соединяться с ответной частью, а корпус — размещаться без перекоса и натяжения.

Патрубок меняют при трещинах, разрывах, повреждении посадочных кромок или деформации, из-за которой соединение перестаёт держаться. Особого внимания требуют участки возле кольцевых выступов и места, где стенка меняет форму: повреждения здесь могут оставаться незаметными при беглом осмотре. Старение, вибрация, натяжение и неаккуратное снятие способны нарушить целостность детали. Если край надорван, усиленная затяжка крепления не восстанавливает его.

Неплотное соединение может пропускать воздух и пыль в обход фильтра. Поводом проверить патрубок служат следы загрязнения внутри соединения, смещение его края и изменение работы двигателя. Однако неустойчивый холостой ход или ухудшение отклика на газ сами по себе не доказывают неисправность патрубка: решение о замене принимают после осмотра стенок и посадочных мест.

Что сверить при подборе

Сравните снятую деталь с заменой по общей длине, направлению канала, форме обоих концов и расположению выступов. Измерьте посадочные диаметры и проверьте глубину захода на ответные части. Учитывайте пространство рядом с корпусом фильтра и карбюратором: патрубок не должен упираться в соседние детали или менять положение корпуса фильтра. Если впуск ранее переделывали, особенно внимательно сверяйте фактические соединения.

Установка и проверка соединений

До разборки отметьте положение старого патрубка и расположение креплений. Ослабьте их и снимите деталь без рывков, не используя штуцеры как опору для поддевания. На время работы закройте открытый впуск от грязи. Удалите загрязнения с посадочных поверхностей и осмотрите кромки корпуса фильтра, ответное соединение карбюратора и имеющиеся хомуты. Трещины соседних деталей и деформированные крепления помешают плотной посадке даже нового патрубка.

Установите оба конца до предусмотренных упоров, расправьте кромки и убедитесь, что канал не пережат. Закрепите соединения штатным способом, избегая чрезмерного сдавливания. Проверьте состояние воздушного фильтра и его прилегание в корпусе; изношенные хомуты и повреждённые уплотнения также требуют замены. После сборки убедитесь, что патрубок не сползает, не трётся о соседние детали и остаётся на месте при движении соединяемых частей. Слишком короткая деталь будет натягиваться, слишком длинная может перегибаться, а неверный посадочный размер оставит неплотное соединение.
