Ось маятника Delta, Active, длина 240 мм, диаметр 10 мм AMG-2

Ось крепления маятника

Ось маятника Delta, Active AMG-2 предназначена для шарнирного соединения заднего маятника с рамой мопеда. Она проходит через крепления и внутренние детали шарнира, удерживая их на одной линии. Это соединение позволяет маятнику перемещаться при работе задней подвески. Обозначение L-240mm означает длину 240 мм, D-10mm — диаметр 10 мм: оба размера нужно учитывать при замене.

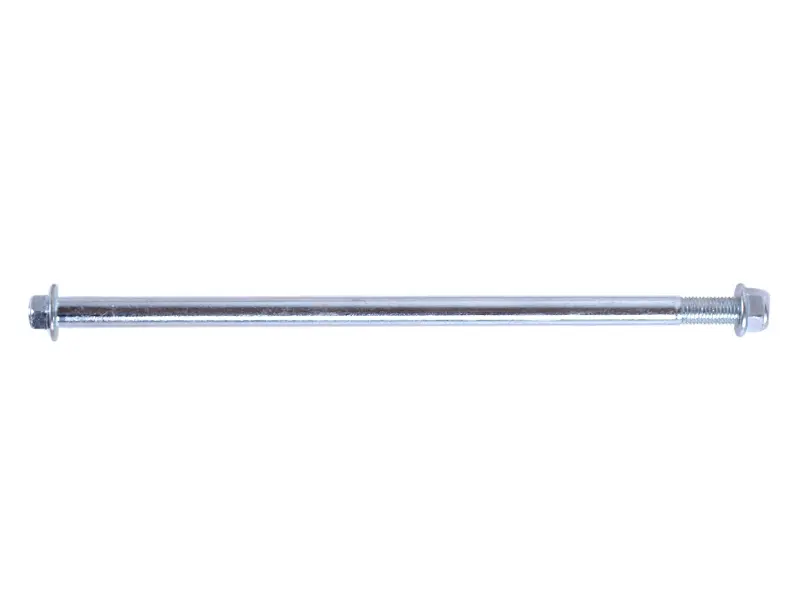

У оси длинный прямой стержень, шестигранная головка и резьбовой участок на противоположном конце. Гладкая часть проходит через посадочные места шарнира, а резьба служит для затяжки крепления гайкой. При подборе имеет значение не только общая длина: положение начала резьбы должно соответствовать устройству соединения, чтобы резьбовой участок не оказался там, где должна работать гладкая поверхность.

Когда требуется замена

Повод осмотреть ось — боковой люфт маятника, стук в месте его крепления или затруднённое движение шарнира. Такие признаки могут быть связаны также с втулками, подшипниками или ослабленным крепежом, поэтому причину проверяют после разборки. Саму ось меняют при изгибе, выраженных выработках, глубоких следах коррозии и повреждении резьбы. Если гайка закусывает или не держит затяжку, проверяют обе сопрягаемые резьбы, а не ограничиваются заменой гайки.

Что сверить со снятой осью

Сопоставьте длину и диаметр стержня, длину гладкой части, расположение и протяжённость резьбы. Отдельно проверьте шаг резьбы, форму головки и место для доступа к ней инструментом. При измерении длины используйте одинаковые точки отсчёта на обеих деталях. Сверьте также ширину собранного крепления с установленными втулками, распорными деталями и шайбами: после сборки гайка должна иметь достаточное зацепление с резьбой и прижимать предусмотренные конструкцией поверхности.

Ось меньшего диаметра оставляет зазор в посадочных местах, а большего — не проходит через них. Недостаточная длина мешает нормально закрепить гайку; неподходящая длина гладкого участка может не дать стянуть соединение даже при ощутимом сопротивлении на ключе. Не компенсируйте несовпадение произвольным набором шайб. Если старая ось заметно изношена, сверяйте размеры также с сопрягаемыми деталями и требованиями к креплению конкретного мопеда.

Особенности установки

Перед разборкой устойчиво закрепите мопед и подоприте маятник, чтобы разгрузить ось. Запомните порядок шайб, втулок и распорных деталей. После извлечения оси очистите посадочные места и осмотрите детали шарнира: новая ось не устранит люфт изношенных втулок или подшипников. Повреждённый крепёж и изношенные сопрягаемые детали заменяют по результатам осмотра.

При сборке совместите отверстия и проведите ось без перекоса. Не используйте затяжку гайки для протягивания стержня через несоосные отверстия и не забивайте его ударами по резьбе. Смазку и момент затяжки выбирают по требованиям к подвеске мопеда. После закрепления проверьте отсутствие бокового люфта и свободное движение маятника в предусмотренном диапазоне. Заедание после затяжки требует проверки порядка сборки и состояния распорных деталей.
