Крышка топливного бака мотоблока 190N/195N (12/15 л. с.) с сеткой AMG-2

Крышка топливного бака с сеткой AMG-2 предназначена для мотоблоков 190N/195N (12/15 л. с.). Она закрывает заправочную горловину, а сетчатая вставка задерживает крупные частицы загрязнений при заливке топлива. Такую деталь подбирают взамен потерянной крышки, при повреждении её крепления или износе прилегающего уплотнения. Состояние сетки также имеет значение: разрывы и деформация оставляют мусору путь в бак.

Устройство и назначение

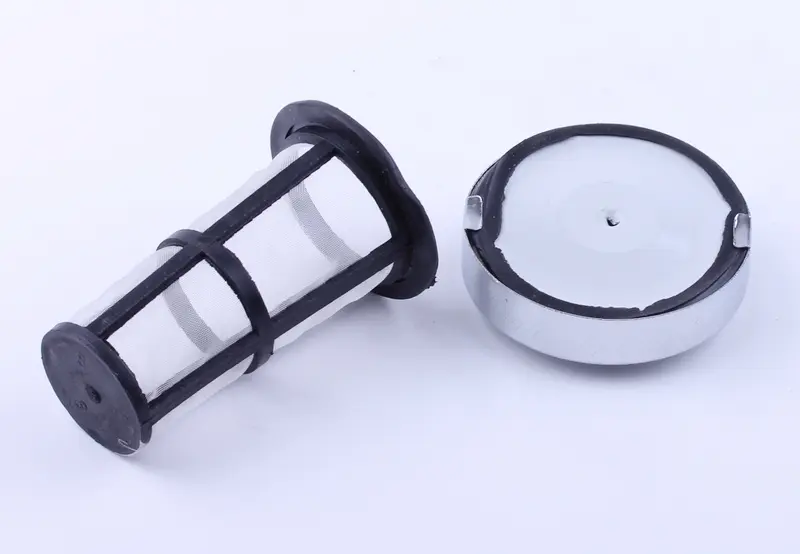

Круглая крышка имеет бортик и тёмное кольцо по внутреннему краю. Отдельная вытянутая сетчатая вставка выполнена с продольными рёбрами, поперечной перемычкой и широким краем для опоры в горловине. При подборе нужно учитывать обе части: крышка должна правильно закрываться, а вставка — свободно размещаться под ней и не мешать фиксации. Сетка на входе удерживает сравнительно крупный сор, но не заменяет штатный топливный фильтр и не делает загрязнённое топливо пригодным к использованию.

Когда требуется замена

Повод осмотреть крышку — появившийся люфт, затруднённое закрывание, следы топлива вокруг горловины или повреждение края. Уплотнение проверяют на трещины, замятия и потерю эластичности. У сетки осматривают ячейки, соединение с каркасом и опорный край: отслоение полотна, сквозные повреждения и перекос нарушают её работу. Если полотно целое, а причина плохого прохождения топлива — накопившаяся грязь, сначала оценивают возможность очистки. Разорванную сетку очистка не восстановит.

Что сверить со снятой деталью

Сравните посадочный диаметр крышки, глубину её бортика, форму фиксирующих участков и расположение уплотнения. У сетчатой вставки проверьте наружный диаметр, длину и ширину опорного края. Слишком длинная вставка может упереться внутрь бака, а неподходящий край — провалиться в горловину или помешать закрыванию. Одновременно осмотрите саму горловину: вмятины, коррозия и повреждённые ответные участки крепления могут сохранять люфт даже после замены крышки. Если бак раньше меняли, ориентируйтесь также на установленную горловину и снятые детали.

Установка и проверка

Работайте на остановленном и остывшем двигателе, вдали от открытого огня. Сначала уберите грязь вокруг горловины, чтобы она не осыпалась в бак при снятии крышки и сетки. Очистите посадочную кромку и проверьте прилегающие поверхности. Вставку установите ровно, с опорой на предусмотренный край; крышку закройте без перекоса и чрезмерного усилия. Не подгибайте крепление ради посадки: необходимость силой прижимать крышку указывает на несоответствие деталей или повреждение горловины.

После установки убедитесь, что сетка не зажата, крышка удерживается на месте, а уплотнение прилегает равномерно. При пробной заправке следите, свободно ли проходит топливо через сетку; после закрывания проверьте отсутствие подтекания вокруг края. Неплотная посадка допускает попадание пыли и выплёскивание топлива при тряске. Повреждённое отдельное уплотнение стоит заменить вместе с крышкой, а дефекты горловины устранить до эксплуатации.
