Коромысла клапанов в сборе, пара, 4T CG125/150

Коромысла клапанов в сборе для 4T CG125/150

Комплект предназначен для обслуживания клапанного механизма четырехтактных двигателей семейства CG125/150. Коромысла находятся в головке цилиндра и передают движение от привода газораспределения к впускному и выпускному клапанам. От состояния этих деталей зависят правильное открытие клапанов, сохранение установленного зазора и ровная работа механизма без постороннего стука.

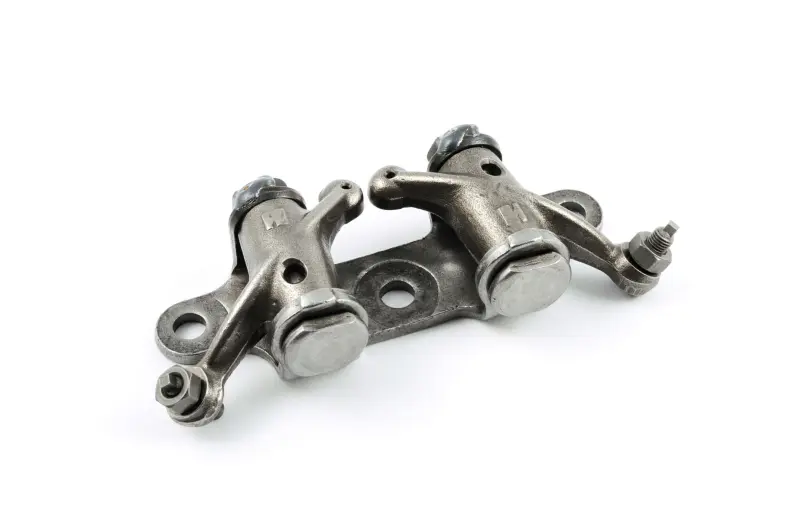

В комплект входят два коромысла, установленные на общей опоре. Конструкция также включает регулировочные винты с контргайками. Такой формат подходит для ремонта, при котором требуется заменить собранную пару, а не подбирать левое и правое коромысло по отдельности. Перед заказом необходимо сопоставить весь узел со снятой деталью: расположение крепежных отверстий, форму опоры, положение рычагов и конфигурацию регулировочных винтов.

Как коромысла участвуют в работе двигателя

Во время вращения распределительного вала движение через привод клапанов передается на соответствующее коромысло. Рычаг поворачивается на своей оси и нажимает на торец стержня клапана, открывая его в нужный момент. После снятия усилия клапанная пружина возвращает клапан в закрытое положение. Один рычаг обслуживает впускной клапан, второй — выпускной, поэтому состояние обоих коромысел имеет значение для согласованной работы газораспределения.

Регулировочный винт служит для выставления клапанного зазора, а контргайка фиксирует выбранное положение. Корректный зазор задают по требованиям конкретного двигателя: слишком большое отклонение сопровождается характерным стуком и изменяет фактический ход клапана, а нестабильная регулировка указывает на необходимость проверить контактные поверхности, оси и резьбовые детали механизма.

Когда требуется проверка и замена

Поводом разобрать верхнюю часть головки цилиндра может быть клапанный стук, который возвращается после регулировки, заметный люфт коромысел либо следы выработки на участках контакта. При дефектовке оценивают не только сами рычаги, но и связанные с ними детали. Установка нового комплекта не устранит причину неисправности, если повреждены клапаны, толкатели, опорные поверхности или другие части привода.

• Контактные площадки: не должны иметь выраженных раковин, ступенчатой выработки и деформации, мешающей точной настройке.
• Подвижность рычагов: коромысла должны перемещаться свободно, без заедания и чрезмерного бокового люфта.
• Регулировочные детали: резьба винтов и гаек должна позволять выставить и надежно зафиксировать требуемый зазор.
• Смежные компоненты: перед сборкой проверяют состояние торцов клапанов и деталей, передающих движение к коромыслам.

Подбор и установка

Обозначение CG125/150 описывает семейство двигателей, но не отменяет проверки конкретной модификации. Для правильного выбора сравните снятый узел и новую пару по общей компоновке, числу и положению креплений, расстоянию между коромыслами, направлению рабочих концов и типу регулировочных винтов. Модель мотоцикла сама по себе может быть недостаточным критерием, поскольку на технику одной серии устанавливают разные версии двигателей.

Монтаж выполняют по процедуре для конкретного мотора с соблюдением предусмотренного порядка затяжки крепежа. После установки выставляют зазоры впускного и выпускного клапанов по сервисным значениям двигателя, проворачивают механизм вручную и повторно проверяют настройку в требуемом положении коленчатого вала. Затем убеждаются, что коромысла двигаются без заедания, а контргайки удерживают регулировочные винты. Такой контроль помогает вернуть клапанному механизму правильную кинематику и избежать повторной разборки из-за ошибочного подбора или настройки.
