Коробка передач в сборе с подшипником ИЖ Юпитер 5 UNION

Коробка передач в сборе для ИЖ Юпитер 5

Комплект UNION предназначен для ремонта трансмиссии мотоцикла ИЖ Юпитер 5. Коробка передач изменяет передаточное отношение между двигателем и ведущим колесом, позволяя трогаться с места, разгоняться и поддерживать нужный режим движения. Деталь подходит для восстановления мотоцикла при износе валов и шестерен, повреждении зубьев, увеличенном люфте или нарушении нормального включения передач.

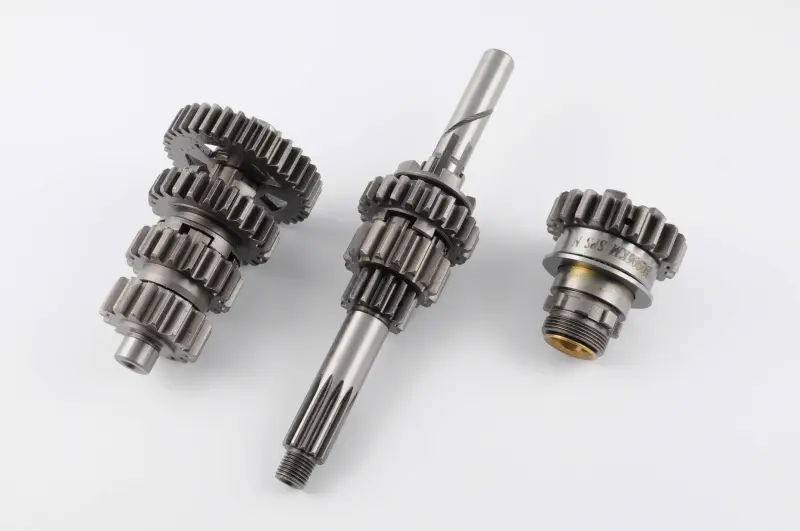

В комплект входят собранные валы с шестернями коробки передач; вторичный вал поставляется с подшипником. Такое исполнение удобно при комплексном ремонте, когда замена одной изношенной шестерни не решает проблему из-за общего состояния сопряженных деталей. Установка согласованного набора валов и шестерен помогает избежать сочетания новых деталей с элементами, имеющими критический износ. Подшипник поддерживает вал, уменьшает трение при вращении и помогает сохранять его правильное положение под нагрузкой.

Назначение и устройство

В трансмиссии ИЖ Юпитер 5 используются первичный, промежуточный и вторичный валы, а также шестерни отдельных ступеней. При включении выбранной передачи соответствующие пары шестерен формируют нужное передаточное отношение и направляют крутящий момент к вторичному валу. От точности взаимного положения деталей зависят свободное вращение, корректное зацепление зубьев и удержание выбранной передачи. Поэтому при ремонте оценивают не только состояние шестерен, но и посадки подшипников, осевые зазоры, регулировочные шайбы и положение механизма переключения.

Когда требуется замена

• передачи включаются с затруднением либо самопроизвольно выключаются во время движения;
• в картере трансмиссии появился нетипичный шум, стук или заметный люфт валов;
• на зубьях обнаружены сколы, сильная выработка или следы неправильного зацепления;
• после разборки выявлен одновременный износ нескольких шестерен и сопряженных поверхностей;
• вторичный вал или его опора не обеспечивают ровное вращение без перекоса.

Эти признаки могут иметь разные причины, поэтому перед заказом стоит провести дефектовку разобранного механизма. Следует проверить шестерни, валы, вилки переключения, подшипниковые посадки, стопорные детали и регулировочные шайбы. Такой осмотр позволяет определить, достаточно ли установки этого комплекта или дополнительно потребуются другие детали трансмиссии.

Что проверить при подборе

Основной критерий совместимости — модель мотоцикла ИЖ Юпитер 5. Перед установкой сравните новый комплект со снятыми деталями по расположению и числу шестерен, форме и длине валов, шлицевым участкам, резьбам, посадочным диаметрам и точкам фиксации. Отдельно проверьте соответствие подшипника его посадочному месту. Не следует выбирать коробку только по внешнему сходству: у деталей для других поколений ИЖ могут отличаться механизм переключения, сопряжения и набор регулировочных элементов.

Установка

Для доступа к коробке передач на ИЖ Юпитер 5 двигатель снимают с рамы и разъединяют половины картера. Перед сборкой картер и связанные детали очищают, проверяют посадочные места, исправность вилок и сектора переключения. Валы должны устанавливаться без перекоса, а шестерни — свободно вращаться и полностью входить в зацепление в предусмотренных положениях. Осевые зазоры регулируют штатными шайбами по руководству по ремонту конкретной модификации.

После предварительной сборки необходимо вручную проверить последовательное включение всех передач, нейтральное положение и свободное вращение валов. Окончательную сборку выполняют только после устранения заеданий и лишнего люфта. Комплект рассчитан на полноценное восстановление коробки ИЖ Юпитер 5 и особенно уместен при ремонте механизма с комплексным износом валов и шестерен.
