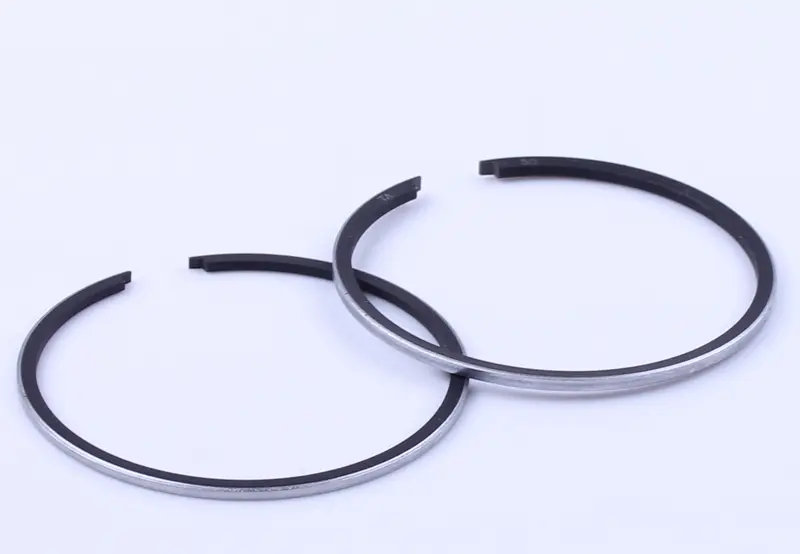

Поршневые кольца Honda DIO 50 STD Ø39,00 мм AMG-3

Поршневые кольца Honda DIO 50 STD Ø39,00 мм устанавливаются в канавки поршня и уплотняют зазор между ним и стенкой цилиндра. Они помогают удерживать давление при сжатии и сгорании смеси, а также отводят часть тепла от поршня к цилиндру. Обозначение STD указывает на стандартный размер: эти кольца подбирают к соответствующей поршневой группе, а не к цилиндру, расточенному под ремонтный размер.

Когда требуется замена

Износ колец может сопровождаться снижением компрессии, затруднённым запуском и потерей тяги. При разборке поводом для замены служат трещины, сколы, следы прихвата и увеличенный зазор в замке. Кольцо должно свободно работать в своей канавке: нагар, который мешает ему двигаться, нарушает прилегание к стенке цилиндра. Одни только симптомы двигателя не доказывают износ колец — решение принимают после проверки компрессии и осмотра поршневой группы.

Что сверить при подборе

Ø39,00 мм — размерное обозначение по диаметру цилиндра, а не наружный диаметр свободно лежащего кольца. Совпадения этого числа недостаточно: нужно сравнить высоту и профиль кольца, форму его концов, размеры канавок поршня и расположение стопорных штифтов. Если поршень уже меняли, ориентируйтесь на фактически установленную деталь и её размер. Кольцо неподходящей высоты может зажаться в канавке либо получить лишний боковой зазор.

До сборки проверяют зазор в замке каждого кольца в цилиндре. Кольцо размещают ровно, без перекоса, и измеряют расстояние между концами щупом; допустимые значения берут из руководства по конкретному двигателю. Слишком маленький зазор опасен смыканием концов при нагреве, а чрезмерный ухудшает уплотнение. Отдельно проверяют посадку в канавке: правильный диаметр не компенсирует несовпадение профиля или толщины.

Установка и проверка соседних деталей

С поршня удаляют остатки нагара, очищая канавки без повреждения их стенок. Осматривают перемычки между канавками, стопорные штифты и зеркало цилиндра. Глубокие задиры, заметная выработка или повреждённая канавка требуют устранения причины: замена одних колец не восстановит правильную работу изношенной пары. При разборке также проверяют уплотняющие прокладки и заменяют повреждённые или предназначенные для однократного использования.

Кольца надевают аккуратно, разжимая только настолько, насколько нужно для прохода через поршень. Чрезмерное раскрытие и скручивание могут привести к поломке. Если на кольце есть обозначение ориентации, его учитывают при сборке. Концы совмещают со стопорными штифтами соответствующих канавок; произвольно поворачивать замки нельзя. Перед вводом поршня в цилиндр кольца и трущиеся поверхности смазывают по инструкции двигателя.

Цилиндр устанавливают плавно, удерживая кольца сжатыми в канавках. Если он не проходит, сборку останавливают и проверяют положение концов, а не продавливают деталь усилием. Неправильная посадка может сломать кольцо и повредить поршень или стенку цилиндра. После сборки проверяют свободное движение поршня и соблюдают предусмотренный изготовителем режим приработки.
