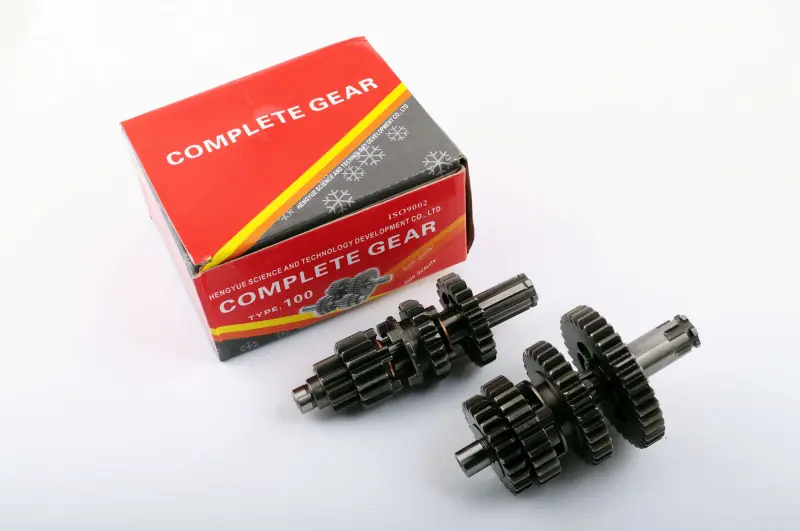

Коробка передач в сборе Delta под сепаратор HSTD

Коробка передач Delta под сепаратор HSTD

Собранная коробка передач предназначена для ремонта трансмиссии мопеда типа Delta. Она объединяет два вала с наборами шестерен, которые участвуют в выборе передаточного отношения и передают крутящий момент через трансмиссию. Такой формат подходит для восстановления двигателя, когда изношена не одна отдельная шестерня, а сразу несколько сопряженных деталей, имеются повреждения валов или ремонт прежней сборки уже нецелесообразен.

Исполнение под сепаратор — основной признак этой версии. В двигателях семейства Delta встречаются разные варианты опоры вала, поэтому деталь нельзя выбирать только по внешнему сходству или общему названию мопеда. Перед заказом необходимо определить, какая конструкция установлена в картере: под сепаратор либо под обычный подшипник. Эти исполнения не следует считать взаимозаменяемыми без проверки посадочных мест и всей геометрии сопряжения.

Что входит в сборку

Конструкция представляет собой пару валов с установленными шестернями. Валы работают совместно: положение задействованных шестерен определяет передаточное отношение, а их зацепление передает вращение дальше по трансмиссии. Покупка собранной пары избавляет от отдельного поиска каждой шестерни, однако перед монтажом все равно требуется проверить соответствие конкретной модификации двигателя. Модельное обозначение Delta охватывает технику с разными объемами и вариантами картера, поэтому одного совпадения названия недостаточно.

• Тип детали: валы коробки передач с шестернями в сборе.
• Назначение: восстановление механизма выбора передач и передачи крутящего момента в трансмиссии мопеда.
• Исполнение опоры: под сепаратор.
• Применение: мопеды типа Delta при совпадении конструкции двигателя и посадочных параметров.
• Обозначение исполнения: HSTD.

Как проверить совместимость

Для правильного подбора сравните новую сборку со снятой коробкой передач. Значение имеют общая длина обоих валов, диаметры и форма их концов, расположение проточек и упорных участков, количество шестерен, число зубьев каждой шестерни, ширина зубчатых венцов и взаимное расположение деталей. Отдельно проверьте сторону и место установки сепаратора. Если старый вал был рассчитан под подшипник другого типа, заказывать вариант под сепаратор без дополнительной сверки нельзя.

Также следует сопоставить конфигурацию двигателя, расположение механизма переключения и сопряжение с деталями, которые остаются в моторе. Название модели на облицовке мопеда не всегда однозначно определяет внутреннее исполнение двигателя: в технике одной серии могут использоваться разные модификации. Наиболее надежный способ подбора — сравнение демонтированной пары валов и посадочных мест в картере по всем перечисленным признакам.

Когда требуется замена

Проверка коробки передач необходима при выраженном шуме из двигателя, самопроизвольном выключении передачи, затрудненном переключении, повреждении зубьев, заметном люфте валов или следах неравномерного контакта шестерен. Такие симптомы могут быть связаны не только с валами и шестернями, поэтому при разборке одновременно осматривают сепаратор, посадочные поверхности картера, вилки, копирный механизм, шайбы и стопорные детали. Установка новой сборки без устранения причины прежнего повреждения способна привести к повторному износу.

Монтаж выполняется при разобранном двигателе. Перед окончательной сборкой очищают картер, проверяют свободное вращение валов, правильность зацепления шестерен, осевой зазор и последовательное включение всех положений механизма переключения. Работу разумно поручить мастеру, знакомому с двигателями Delta: точная установка валов, шайб и фиксаторов влияет на корректность переключения. Коробка HSTD подойдет для ремонта только после подтверждения исполнения под сепаратор и полного совпадения с демонтированной деталью.
