Шкив стартера (храповик) для бензопилы St M 180 AMG

Шкив стартера (храповик) для бензопилы St M 180 — деталь ручного механизма запуска. На шкив наматывается пусковой шнур: когда вы тянете рукоятку, шкив вращается и через механизм зацепления передаёт усилие на двигатель. После отпускания рукоятки возвратная пружина помогает смотать шнур обратно. Износ шкива нарушает эту работу даже при целой рукоятке и исправном шнуре. Обозначение в названии — AMG.

Конструкция и причины замены

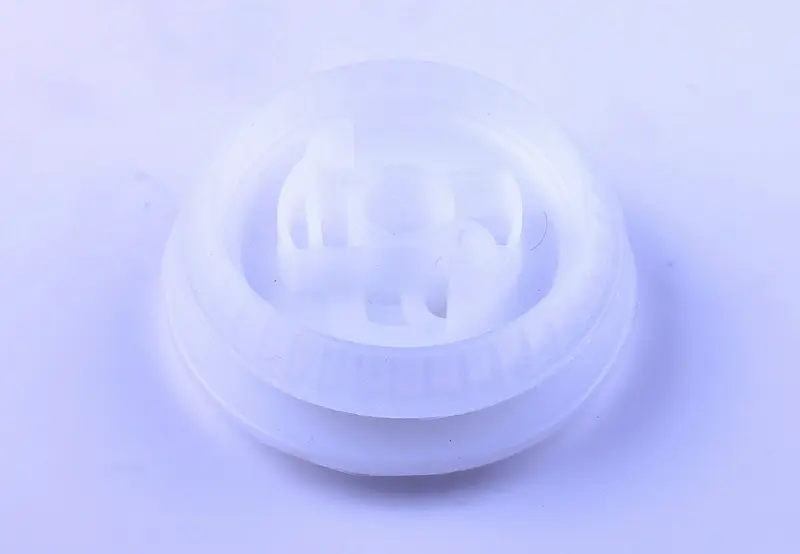

Деталь имеет круглую форму, светлый цвет, наружные бортики и центральную часть с отверстиями и выступами. Бортики удерживают витки шнура, а посадочная часть должна соответствовать оси и креплению стартера. При подборе важна также форма поверхностей, которые взаимодействуют с возвратной пружиной и механизмом зацепления: одинаковый наружный вид ещё не означает одинаковую посадку.

Шкив меняют при трещинах, сколах бортиков, повреждении крепления шнура или износе посадочного отверстия. Повод осмотреть его — рывки при вытягивании рукоятки, перекос при вращении, задевание за корпус и проскальзывание механизма запуска. Если шнур перестал возвращаться, проверьте также пружину и укладку витков: замена одного шкива не устранит неисправность соседней детали.

Что сверить при подборе

Сравнивайте новую деталь со снятой с обеих сторон. Проверьте наружный диаметр, общую высоту, диаметр и глубину центральной посадки, расположение выступов и отверстий. Отдельно сопоставьте место закрепления шнура и участок соединения с пружиной. Эти признаки определяют, поместится ли шкив под крышкой и сможет ли свободно вращаться после затяжки крепежа.

Осмотрите и сам стартер: ось, удерживающий крепёж, посадочные поверхности корпуса и сопряжённые детали зацепления. Изношенная ось может давать люфт даже с новым шкивом. Повреждённые ответные детали способны вызвать повторное проскальзывание. Если стартер раньше меняли в сборе, особенно внимательно сравните его внутреннее устройство со снятым шкивом.

Установка и проверка

Работайте на остывшем двигателе, исключив случайный запуск. Снимите крышку стартера и запомните расположение крепежа, шайб и деталей зацепления. Перед снятием шкива снимите натяжение возвратной пружины по порядку, предусмотренному для установленного стартера. Удерживайте пружину в её посадочном месте: при разборке она может резко распрямиться.

Очистите корпус от опилок и остатков повреждённого шнура. Проверьте пружину, направляющую шнура и рукоятку; перетёртый шнур лучше заменить вместе со шкивом. Установите деталь без перекоса, правильно заведите соединение с пружиной и закрепите шнур. Направление намотки и предварительное натяжение выбирайте по устройству конкретного стартера, сохраняя свободный ход механизма.

До запуска несколько раз плавно вытяните рукоятку и проверьте возврат шнура. Он должен укладываться между бортиками, а шкив — вращаться без закусывания и трения о крышку. Неподходящая высота или посадка приводит к зажатию, неправильное зацепление — к проскальзыванию, а ошибочная укладка шнура — к его ускоренному истиранию. Если механизм заедает, устраните причину до попытки запуска двигателя.
