Шкив стартера (храповик) для бензопилы Partner P350 AMG

Шкив стартера (храповик) для бензопилы Partner P350 — деталь ручного механизма запуска. При вытягивании пускового шнура шкив вращается и через механизм зацепления передаёт усилие на двигатель. От состояния его посадки и зацепляющих поверхностей зависит, будет ли стартер проворачивать мотор без проскальзывания и заедания. Деталь заменяют при повреждении самого шкива, когда корпус стартера и остальные части механизма ещё пригодны к работе.

Конструкция и причины замены

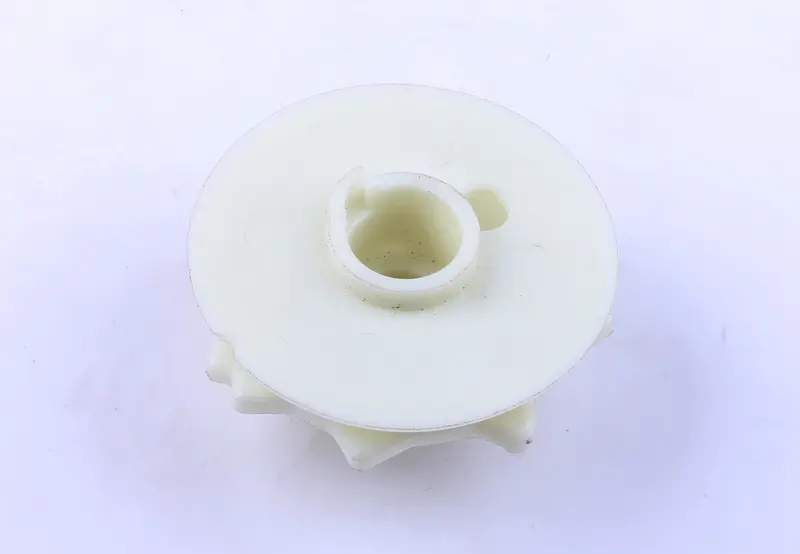

Деталь имеет круглый диск, выступающую центральную втулку с отверстием, небольшое отверстие рядом с центром и выступы с нижней стороны. При подборе важна вся эта геометрия: совпадение только наружного диаметра не означает, что шкив правильно сядет в корпус и будет взаимодействовать с соседними деталями.

Поводом для замены служат трещины, сколы, повреждение центральной посадки и износ поверхностей зацепления. При таких дефектах возможны рывки ручки, проскальзывание при вытягивании шнура или перекос шкива. Если шнур не возвращается, причину стоит проверить отдельно: мешать возврату могут также повреждённая пружина, неправильная укладка шнура и загрязнение внутри корпуса. Один этот признак ещё не указывает на поломку шкива.

Что сверить при подборе

Сравнивайте новую деталь со снятой, рассматривая обе стороны. Проверьте наружный диаметр и общую высоту, диаметр и глубину центрального отверстия, высоту втулки. Отдельно сопоставьте форму и расположение выступов, место крепления шнура и участок соединения с возвратной пружиной. Посадка должна соответствовать оси и креплению вашего стартера: слишком свободное соединение даст перекос, а слишком тесное затруднит вращение.

Осмотрите также корпус, ось, крепёж и ответные части механизма зацепления. Выработка на них может мешать работе даже нового шкива. Потрёпанный шнур с повреждённой оплёткой разумно заменить одновременно; возвратную пружину проверяют на обрыв, деформацию и состояние крепления. Сопутствующие детали подбирают по устройству установленного стартера.

Особенности установки

Работу выполняют на остановленной и остывшей пиле, сняв наконечник свечи зажигания. После снятия стартера запомните расположение крепежа и порядок деталей. До извлечения шкива аккуратно снимите натяжение возвратной пружины по инструкции к механизму и удерживайте её от самопроизвольного выхода. Очистите посадочное место и проверьте, нет ли внутри обломков старой детали.

При сборке правильно заведите пружину в зацепление, закрепите шнур и уложите его без перекрещивания витков. Сохраните штатный порядок шайб и крепежа. Натяжение пружины выставляют по инструкции к стартеру: избыточное натяжение перегружает её при полном вытягивании шнура. До установки корпуса проверьте плавность вращения, затем несколькими медленными вытягиваниями убедитесь, что механизм зацепляется, а ручка возвращается.

Если шкив задевает корпус, зажимается креплением или работает с перекосом, повторно проверьте подбор и сборку. Не компенсируйте несовпадение посадки затяжкой с усилием или подрезанием выступов: это может привести к повторной поломке и повреждению ответных деталей.
