Коленвал мотоблока 190N (12Hp), голый, крепление балансировочного вала D-12 x 1,5mm AMG-2

Коленвал для двигателя мотоблока 190N (12Hp) принимает усилие от поршня через шатун и преобразует его возвратно-поступательное движение во вращение. От состояния шеек и точности посадок зависят работа подшипников, зазоры в сопряжениях и равномерность вращения. Исполнение — «голый». При ремонте такой вал подбирают с учётом деталей, которые предстоит перенести со снятого коленвала или заменить вместе с ним.

Конструкция и причины замены

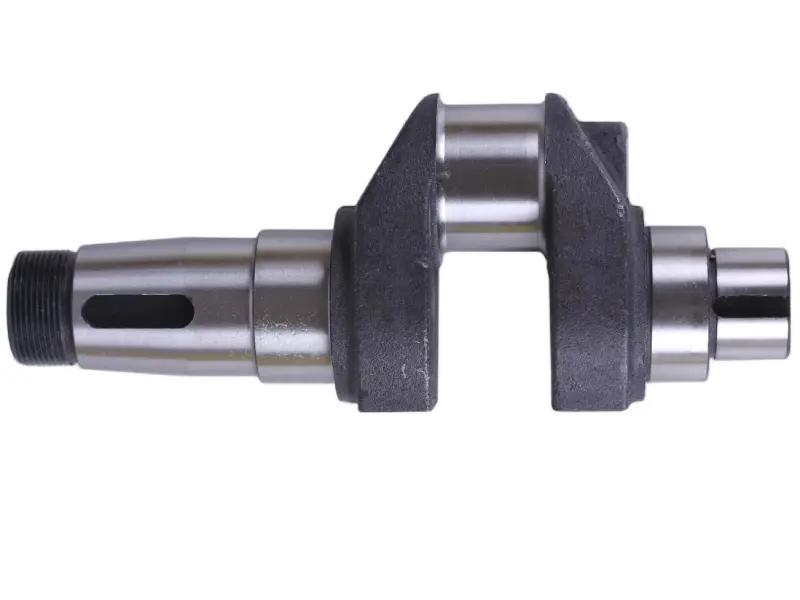

Вал имеет две щеки, смещённую относительно основной оси шатунную шейку и ступенчатые посадочные участки на концах. На концах предусмотрены продольные пазы, на одном из них — наружная резьба. Эти участки участвуют в установке и фиксации сопряжённых деталей, поэтому при подборе нужно сравнивать не только общий вид коленвала, но и каждую посадку. В обозначении крепления балансировочного вала указано D-12 x 1,5mm.

Поводом для проверки коленвала становятся стук в нижней части двигателя, увеличенный люфт, задиры на шейках и повреждения посадочных поверхностей. Износ может развиваться при недостатке смазки, попадании загрязнений в масло или работе с изношенными подшипниками. Однако один только шум не доказывает неисправность вала: после разборки проверяют состояние сопряжений и измеряют шейки. Трещины, деформация, повреждённая резьба и разбитые пазы также требуют оценки при решении о замене.

Что сверить со снятым валом

Сравните общую длину, диаметры и длину посадочных участков, расположение упорных уступов, размеры шатунной шейки и положение щёк. Отдельно проверьте форму концов, расположение и размеры пазов, параметры резьбы и способ крепления деталей балансировочного механизма. Обозначение D-12 x 1,5mm сопоставьте с креплением снятого вала. Одного совпадения модели двигателя недостаточно, если геометрия сопряжений отличается.

Проверьте, в каком состоянии находятся детали, которые будут установлены на новый коленвал: подшипники, уплотнения, шпонки и крепёж. Изношенная шпонка или повреждённая ответная посадка не обеспечат правильной фиксации даже на новом валу. В сопряжении с шатуном оценивают состояние трущихся поверхностей и рабочий зазор. Детали с задирами, заметной выработкой или повреждёнными кромками уплотнения заменяют по результатам осмотра.

Особенности установки

Замена требует разборки двигателя и доступа к опорам коленвала. При снятии отмечают расположение сопряжённых деталей и сохраняют порядок установочных шайб и втулок, если они предусмотрены конструкцией. Посадки очищают, масляные каналы проверяют на загрязнение, трущиеся поверхности смазывают. Подшипники устанавливают подходящей оправкой, без передачи монтажного усилия через тела качения; удары по резьбе и шейкам недопустимы.

При сборке соблюдают установочные метки балансировочного механизма и привода газораспределения, проверяют зазоры и затягивают крепёж по требованиям двигателя. До запуска коленвал проворачивают вручную: вращение должно быть без заеданий и контакта щёк с соседними деталями. Ошибка в подборе посадок может вызвать люфт или заклинивание, а неверное положение балансировочного механизма — усиленную вибрацию. Проверка сопряжений при сборке помогает избежать повторной разборки.
