Блок двигателя мотоблока 170F (7 л.с.) Ø70,00 AMG-2

Блок двигателя мотоблока 170F (7 л.с.) Ø70,00 AMG-2 — корпусная деталь для восстановления двигателя при повреждении цилиндра, посадочных мест или креплений. Блок объединяет цилиндр и картерную часть: в цилиндре движется поршень, а корпус удерживает детали механизма в необходимом взаимном положении. От состояния его стенок, сопрягаемых плоскостей и опор зависит возможность правильно собрать двигатель и обеспечить его нормальную работу.

Конструкция и причины замены

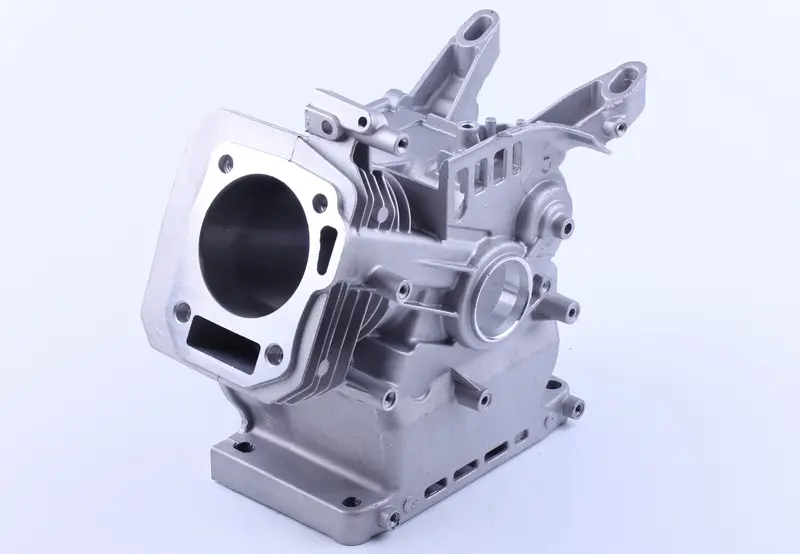

Корпус имеет наружные рёбра охлаждения, плоскость крепления головки вокруг цилиндра, боковые круглые посадочные отверстия и нижнее основание с отверстиями для крепежа. При подборе учитывают не только диаметр цилиндра, но и расположение этих элементов: совпадение одного размера ещё не означает, что остальные детали двигателя встанут на свои места.

Поводом для замены могут стать трещины корпуса, выломанные крепления, повреждённая резьба, деформация стыковочных плоскостей или износ посадочных мест. Глубокие задиры и чрезмерный износ цилиндра также требуют оценки возможности ремонта либо замены блока. Потеря компрессии, повышенный расход масла и течь по стыку помогают обнаружить неисправность, но сами по себе не доказывают повреждение блока: при разборке проверяют, где именно возник дефект.

Что сверить при подборе

Ориентиры по обозначению — 170F, 7 л.с. и Ø70,00. Сопоставьте маркировку двигателя и снятый корпус, затем проверьте диаметр цилиндра измерительным инструментом. Подбирая поршень и кольца, учитывайте фактические размеры и допустимые зазоры по документации двигателя. Номинального обозначения недостаточно для оценки состояния старой поршневой группы.

• Сравните форму плоскости под головку, положение крепёжных отверстий и проходящих через стык каналов.
• Проверьте посадки валов, подшипников и уплотнений, а также сопряжение с боковой крышкой.
• Сверьте нижние крепления и точки установки деталей, которые переносятся со старого двигателя.
• Убедитесь, что прокладки совпадают с контурами стыков и не перекрывают каналы.

Особенности установки

Замена блока требует разборки двигателя и переноса исправных внутренних деталей. До сборки очищают сопрягаемые поверхности, проверяют чистоту полостей и каналов, осматривают резьбу и посадочные места. Одновременно оценивают поршень, кольца, подшипники и шейки валов: установка изношенных деталей в другой корпус может сохранить расход масла, шум или люфт даже после замены блока.

Повреждённые прокладки и уплотнения заменяют. Детали устанавливают без перекоса, трущиеся поверхности смазывают при сборке, а крепёж затягивают в последовательности и с моментом, предусмотренными для двигателя. Нельзя стягивать болтами корпус и крышку, если они не садятся свободно: сначала проверяют положение внутренних деталей и совпадение посадок.

До запуска проверяют свободное вращение механизма и отсутствие заеданий, затем после сборки контролируют герметичность стыков. Ошибка в подборе блока может привести к несовпадению креплений, неправильному зазору в цилиндре, течи масла или заклиниванию. Поэтому сравнение снятой детали и проверка размеров нужны до окончательной сборки, пока все посадочные поверхности доступны.
