Вкладыши шатуна для мотоблока 180N (9Hp) AMG-2

Вкладыши шатуна для мотоблока 180N (9Hp) AMG-2 устанавливаются в нижнюю головку шатуна и работают в паре с шатунной шейкой коленвала. Они образуют поверхность подшипника скольжения: при исправной смазке шейку и вкладыши разделяет масляная плёнка. От состояния этой пары зависят зазор в соединении, свободное вращение коленвала и способность двигателя работать под нагрузкой без повреждения сопряжённых поверхностей.

Устройство и причины замены

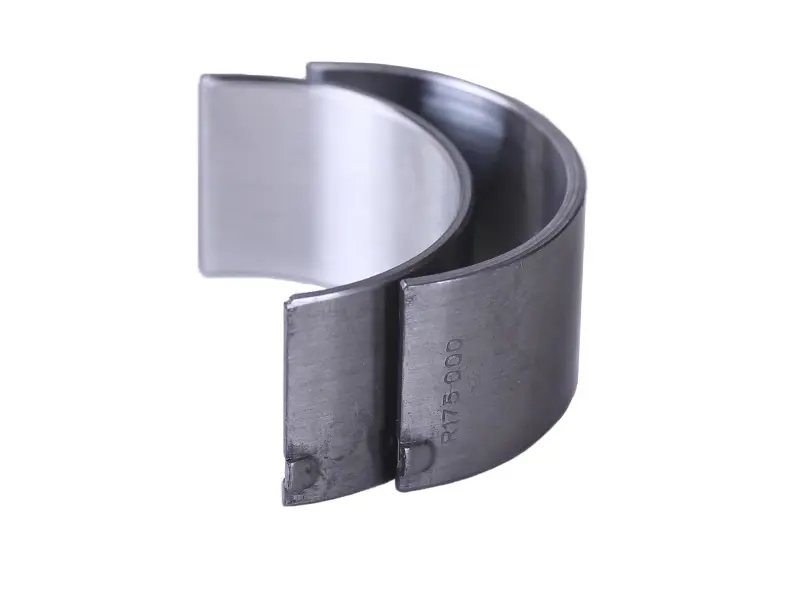

Вкладыши имеют форму полукруглых оболочек с гладкой внутренней поверхностью и выступами у краёв. Половины размещаются в шатуне и его крышке, охватывая шейку коленвала. Посадочные выступы должны совпадать с предусмотренными для них выемками. При сборке важны не только очертания детали, но и плотное прилегание её наружной стороны к постели: перекос или загрязнение под вкладышем меняют рабочий зазор.

Поводом для проверки служат стук в нижней части двигателя, увеличение зазора в шатунном соединении, задиры и выраженные следы выработки на снятых вкладышах. Такие повреждения могут возникать при недостатке смазки, попадании загрязнений в масло или работе с изношенной шейкой. Один только звук не определяет неисправность: решение о замене принимают после разборки, осмотра и измерения сопряжения.

Что сверить при подборе

Начните с обозначения двигателя, затем сопоставьте новые вкладыши со снятыми. Проверьте ширину, толщину, форму торцов, положение выступов и наличие предусмотренных конструкцией отверстий или канавок. Отдельно уточните, шлифовали ли шатунную шейку коленвала. После такой обработки подбор зависит от её фактического диаметра и требуемого ремонтного размера; совпадения модели двигателя для этого недостаточно.

Номинальный или ремонтный размер определяют по документации двигателя, читаемой размерной маркировке и результатам измерений. Изношенная старая деталь годится для сравнения формы, но не заменяет проверку размеров шейки и постели. Слишком малый зазор мешает образованию нормальной масляной плёнки и может привести к прихвату. Избыточный зазор вызывает ударные нагрузки и ускоряет износ шатунного соединения.

Особенности установки

При замене осмотрите шейку коленвала, постель нижней головки, крышку шатуна и её крепёж. Задиры, овальность шейки или повреждённая постель требуют устранения причины: новые вкладыши сами по себе её не исправят. Обе сопряжённые половины меняют совместно, не смешивая новую и изношенную. Требования к повторному использованию шатунных болтов уточняют по руководству двигателя.

Посадочные поверхности очищают от остатков масла и частиц загрязнений. Вкладыши укладывают в свои места без подтачивания выступов и торцов, а рабочие поверхности смазывают согласно порядку сборки двигателя. Крышку возвращают в её штатное положение и затягивают крепёж с установленным производителем моментом. После затяжки проверяют зазор предписанным методом и свободное вращение коленвала. Тугой ход нельзя устранять ослаблением крепежа: соединение нужно разобрать и проверить подбор и посадку деталей.
