Вал кикстартера Delta/Alpha/Activ AMG-3

Вал кикстартера Delta/Alpha/Activ AMG-3 — заводной вал механизма ножного запуска двигателя мопеда. Он принимает усилие от пускового рычага и передаёт его через зацепление механизма запуска. Исправный вал нужен для уверенного рабочего хода кикстартера: рычаг должен проворачивать двигатель, а после отпускания возвращаться в исходное положение.

Устройство и работа

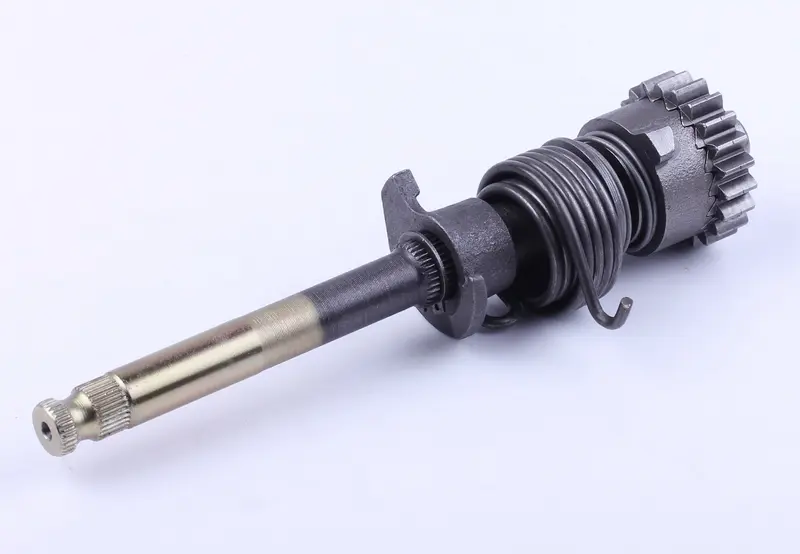

У вала есть наружный шлицевой конец под пусковой рычаг. С другой стороны расположена зубчатая часть механизма; вокруг вала находится витая пружина с отогнутыми концами. Шлицы удерживают рычаг от проворачивания относительно вала, зубчатое зацепление передаёт усилие внутрь двигателя, а возвратная пружина участвует в возвращении механизма после нажатия.

При подборе имеет значение не только форма наружного конца. Длина вала, расположение посадочных участков, зубчатой части и упоров должны соответствовать снятой детали. Даже при совпадении крепления рычага другое положение внутренних элементов может помешать правильной работе зацепления или свободному возврату кикстартера.

Когда требуется замена

Повод осмотреть вал — проворачивание рычага на шлицах, заметный люфт, заедание при нажатии или неполный возврат. Изношенные шлицы уже не удерживают рычаг надёжно, а повреждённые зубья могут вызывать проскальзывание под нагрузкой. Погнутый вал способен подклинивать в опорах. Такие повреждения встречаются после ударов по рычагу, работы с ослабленным креплением и попыток силой провернуть заедающий механизм.

Эти признаки не всегда требуют замены именно вала. Если рычаг плохо возвращается, проверяют пружину и её зацепление; если качается на наружном конце — состояние шлицев внутри самого рычага и его стяжное крепление. При пропусках рабочего хода осматривают также сопряжённые зубья механизма запуска. Это помогает устранить причину неисправности и не оставить повреждённую деталь рядом с новой.

Что сверить при подборе

• Общую длину и выступание наружного конца, диаметры и расположение посадочных участков.
• Профиль, диаметр и длину шлицев под рычаг кикстартера.
• Число и форму зубьев, ширину зубчатой части и её положение относительно вала.
• Расположение упоров, направление навивки пружины и форму её концов.

Сравнивать удобнее со снятым валом, сохранив порядок шайб и других установочных деталей. Совпадение названия мопеда не заменяет проверку геометрии механизма. Неподходящий вал может не сесть в опоры, дать неправильное зацепление или оставить рычаг без полного возврата.

Особенности установки

При разборке фиксируют положение пружины и упоров, порядок шайб и фиксаторов. Пружину освобождают осторожно: она может находиться под натяжением. Перед установкой проверяют опорные поверхности и место уплотнения вала, осматривают сопряжённые зубья. Изношенные втулки, уплотнение, пружину или рычаг заменяют по состоянию.

Вал устанавливают с правильным положением упоров и концов пружины; её предварительное натяжение задают по порядку сборки конкретного двигателя. После сборки проверяют свободный ход, возврат рычага и отсутствие заедания. Если механизм упирается или не возвращается, причину устраняют до запуска двигателя, не пытаясь разработать его сильными нажатиями.
