Головка цилиндра мотоблока 175N (7Hp) в сборе AMG-2

Головка цилиндра в сборе для двигателя мотоблока 175N (7Hp) закрывает цилиндр сверху и образует часть камеры сгорания. Через расположенные в ней клапаны происходит впуск и выпуск, а герметичность их прилегания и соединения с цилиндром позволяет сохранять компрессию. Обозначение товара — AMG-2. Исполнение в сборе нужно учитывать при замене: подбор касается не только корпуса, но и соответствия клапанной части снятой головке.

Конструкция и причины замены

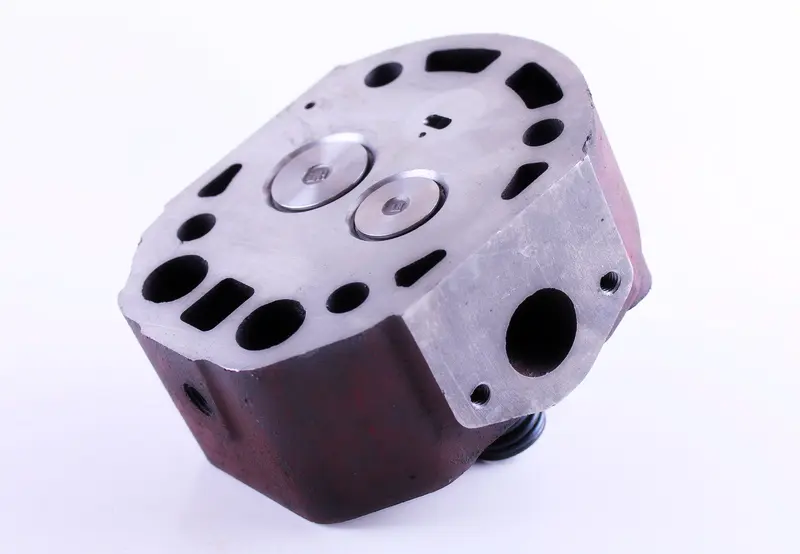

В головке расположены два клапана. На привалочной поверхности предусмотрены отверстия для крепления и прохода каналов, сбоку находится фланец с отверстием канала и резьбовыми отверстиями. При соединении с цилиндром и соседними деталями эти отверстия должны совпасть, а прокладки — правильно лечь на свои посадочные места. Даже близкие по форме головки нельзя подбирать только по общему очертанию корпуса.

Поводом проверить головку становятся затруднённый запуск, потеря тяги, снижение компрессии и следы прорыва газов по стыку с цилиндром. Такие симптомы сами по себе ещё не доказывают необходимость замены: причиной могут быть повреждённая прокладка, нарушение регулировки клапанов или износ других деталей двигателя. Головку меняют при трещинах, недопустимой деформации привалочной поверхности, повреждении посадочных мест клапанов или крепёжной резьбы, если восстановление нецелесообразно.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и конструкцию снятой детали. Указанная мощность помогает уточнить применение, но не заменяет сравнение посадочных мест. Сверьте расположение и расстояния между крепёжными отверстиями, контур поверхности под прокладку, выходы каналов и боковые фланцы. Несовпадение любого из этих участков может помешать сборке или нарушить герметичность.

• Сопоставьте клапанную часть и точки соединения с приводом клапанов: соседние детали должны устанавливаться без перекоса и переделок.
• Проверьте места крепления впускных и выпускных деталей, положение отверстий и состояние сопрягаемых поверхностей.
• Сравните прокладку головки по контуру и всем отверстиям: она не должна перекрывать каналы или выступать в камеру сгорания.

Особенности установки

Головку снимают на остывшем двигателе, предварительно очистив место разборки. Открытые полости защищают от грязи, а снятые детали привода клапанов сохраняют в порядке установки. После демонтажа удаляют остатки старой прокладки без повреждения плоскостей и проверяют поверхность цилиндра: новая головка не устранит неплотность, вызванную дефектом ответной поверхности.

При сборке используют новую подходящую прокладку головки. Одновременно осматривают крепёж, резьбу, детали привода клапанов и уплотнения снятых соединений; повреждённые детали заменяют. Крепёж затягивают поэтапно, в последовательности и с моментом, установленными руководством двигателя. Неравномерная затяжка может деформировать головку и привести к повторному прорыву газов.

После установки проверяют работу привода и регулируют клапанные зазоры по требованиям двигателя. Первому запуску должна предшествовать проверка свободного вращения механизма. Затем контролируют герметичность соединений и отсутствие посторонних звуков. Ошибка в подборе или сборке может вызвать потерю компрессии, перегрев и повреждение клапанов, поэтому детали должны сопрягаться без принудительной подгонки.
