Глушитель для мотоблока 190N (12Hp), плоский, крепление на 2 болта AMG-2

Плоский глушитель для мотоблока с двигателем 190N (12Hp — 12 л. с.) устанавливается на выпуске и крепится двумя болтами. Он снижает шум выходящих из двигателя газов и направляет их через выпускной патрубок. Деталь нужна при замене прогоревшего, треснувшего или повреждённого глушителя. Обозначение в названии — AMG-2.

Конструкция и расположение

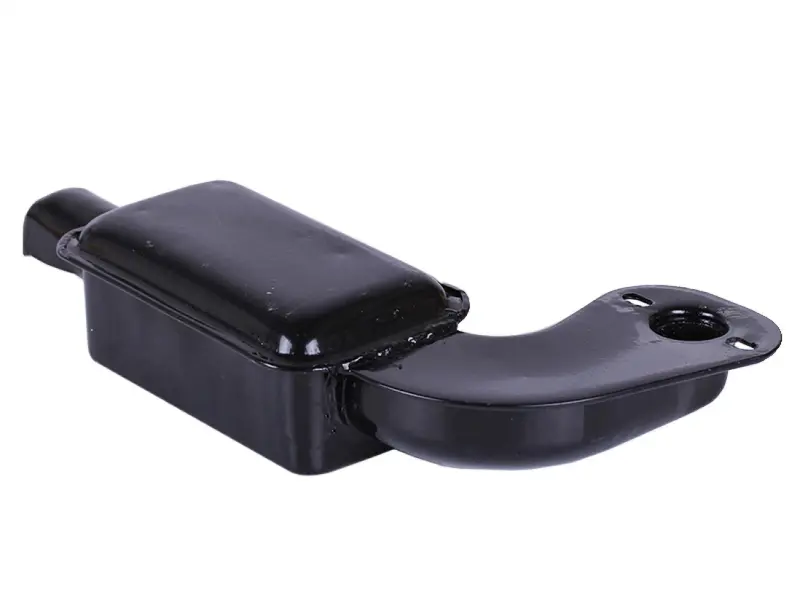

Глушитель имеет чёрный плоский корпус, изогнутую подводящую часть и фланец с центральным газовым каналом и двумя крепёжными отверстиями. С противоположной стороны корпуса расположен короткий выходной патрубок. При подборе имеет значение вся геометрия: положение фланца относительно корпуса, изгиб подводящей части и направление выхода газов. Совпадения двух отверстий недостаточно, если корпус упирается в соседние детали.

Когда требуется замена

Повод осмотреть глушитель — заметно усилившийся звук выхлопа, дребезг, трещины возле крепления, прогары или следы сажи на корпусе. Постоянная вибрация и ослабленный крепёж нагружают соединения, а коррозия постепенно разрушает стенки. Если шум и сажа появляются только у стыка с двигателем, сначала проверяют прокладку, прилегание фланца и затяжку: негерметичное соединение само по себе ещё не означает, что корпус нужно менять.

Что сверить со снятой деталью

Сравните расстояние между центрами крепёжных отверстий, их форму, размеры входного отверстия и положение привалочной поверхности. Затем проверьте общие габариты, вылет корпуса от двигателя и расположение выходного патрубка. Эти параметры удобно сверять по снятому глушителю, сохраняя его рабочую ориентацию. Ошибка в вылете или угле подводящей части может помешать установке даже при совпадении крепежа.

Учитывайте пространство рядом с местом установки: корпус не должен касаться кожухов, тяг и других соседних деталей. Выход газов не должен быть направлен на шланги, проводку или органы управления. Крепёж должен соответствовать резьбе двигателя и прижимать фланец, не упираясь в дно отверстий. Не пытайтесь компенсировать несовпадение посадки перекосом, расточкой отверстий или притягиванием корпуса болтами.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе. При снятии поддерживают глушитель, чтобы не нагружать крепление его весом. С привалочной поверхности убирают остатки старой прокладки и нагар, не допуская попадания мусора в выпускной канал. Одновременно осматривают резьбу, крепёж и поверхность стыка; повреждённые болты и изношенное уплотнение заменяют подходящими деталями.

Глушитель сначала выставляют без натяга и наживляют оба болта, затем затягивают их равномерно с усилием, предусмотренным документацией двигателя. После установки проверяют зазоры вокруг корпуса. При пробном запуске на открытом воздухе контролируют отсутствие прорыва газов у фланца, постороннего дребезга и контакта с соседними деталями. Крепление повторно осматривают после остывания. Перекошенный стык пропускает выхлоп, а установка с натягом повышает нагрузку на фланец и может привести к трещинам.
