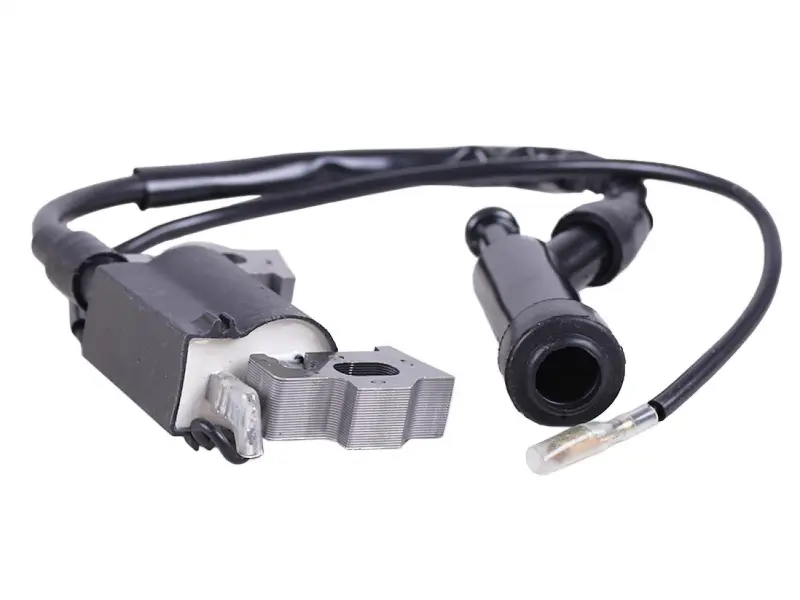

Катушка зажигания для мотоблока 168F/170F (6,5/7 л.с.) AMG-3

Назначение катушки

Катушка зажигания для мотоблока с двигателем 168F/170F (6,5/7 л.с.) формирует высоковольтный импульс для искры на свече. От её работы зависит воспламенение топливной смеси при запуске и во время работы двигателя. Деталь устанавливается возле маховика, а высоковольтный провод соединяет её со свечой через колпачок.

Конструкция включает корпус катушки, пластинчатый сердечник с крепёжными отверстиями, высоковольтный провод со свечным колпачком и отдельный тонкий провод с контактным наконечником. При подборе имеют значение не только крепления, но и расположение проводов: после установки они должны свободно доходить до своих точек подключения, не касаясь вращающихся и горячих деталей.

Когда нужна замена

Повод проверить катушку — отсутствие искры, затруднённый запуск, перебои зажигания или остановка двигателя после прогрева с возможностью повторного запуска после остывания. Такие симптомы встречаются и при неисправности свечи, колпачка или проводки выключения двигателя, поэтому сами по себе ещё не доказывают поломку катушки.

При осмотре обращают внимание на трещины корпуса и колпачка, повреждения изоляции, перетёртые участки провода и ослабленные контакты. Загрязнение и влага в местах подключения могут способствовать утечке высокого напряжения. Замена оправданна, когда проверка подтверждает неисправность катушки либо её повреждения мешают надёжному подключению свечи.

Что сверить со снятой деталью

Начните с обозначения двигателя и сравнения креплений. Проверьте расстояние между отверстиями, форму сердечника и положение его полюсов относительно маховика. Совпадение мощности двигателя само по себе недостаточно: катушка должна занимать правильное положение и позволять выставить предусмотренный для двигателя зазор.

• Сопоставьте форму корпуса и направление выхода проводов, чтобы деталь помещалась под кожухом без пережатия изоляции.
• Сверьте длину высоковольтного провода, форму колпачка и его соединение с выводом свечи.
• Проверьте тип контактного наконечника тонкого провода и соответствие штатному подключению системы остановки двигателя.

Ошибочно подобранное крепление не позволяет точно расположить сердечник возле маховика. Слишком короткий провод будет натянут, а неподходящий колпачок может неплотно удерживаться на свече и вызывать перебои. Переделывать крепления ради установки внешне похожей катушки не стоит.

Особенности установки

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. Снимите свечной колпачок и кожух, закрывающий катушку, запомните прокладку проводов и их подключения. После демонтажа очистите посадочные поверхности, осмотрите крепёж, соседнюю проводку и колпачок. Повреждённые сопутствующие детали следует заменить, иначе перебои могут сохраниться и с новой катушкой.

Закрепите катушку и выставьте зазор между сердечником и маховиком по руководству двигателя. До окончательной сборки проверьте, что маховик вращается без касания сердечника. Подключите провода, уложите их без натяжения и защемления, плотно посадите колпачок на свечу и верните кожух. После сборки проверьте запуск, устойчивость работы после прогрева и остановку штатным выключателем.
