Катушка зажигания для мотоблока 177F/188F, 9/13 л.с.

Катушка зажигания для двигателей 177F и 188F

Деталь предназначена для системы зажигания одноцилиндровых четырехтактных бензиновых двигателей воздушного охлаждения: 177F мощностью 9 л.с. и 188F мощностью 13 л.с. Такие моторы устанавливают на мотоблоки, где уверенное образование искры необходимо для запуска и устойчивого воспламенения топливовоздушной смеси во время работы. Катушка взаимодействует с магнитной частью маховика и передает высоковольтный импульс к свече зажигания.

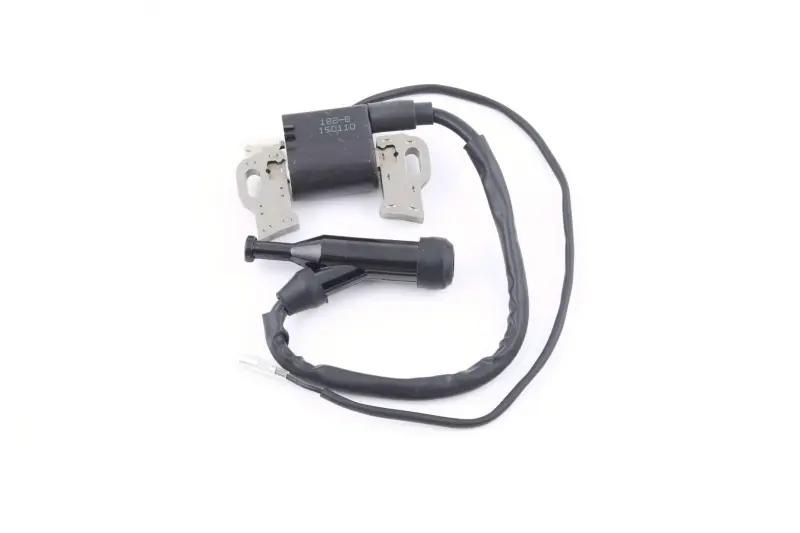

Конструкция объединяет катушку с металлическим сердечником, две крепежные зоны, высоковольтный провод со свечным колпачком и отдельный провод с клеммой для подключения выключения зажигания. Это готовая по назначению деталь для ремонта: не требуется отдельно подбирать свечной колпачок или соединять его с высоковольтным проводом. Форма сердечника и положение креплений рассчитаны на размещение рядом с маховиком двигателя соответствующего семейства.

Как правильно подобрать катушку

Обозначение двигателя — главный ориентир, но перед заказом нужно сопоставить новую деталь со снятой. В пределах техники одного назначения встречаются разные моторы и варианты исполнения системы зажигания, поэтому одного названия мотоблока недостаточно. Проверьте маркировку модели двигателя и сравните конструктивные точки, от которых зависит установка.

• Модель и мощность двигателя: позиция рассчитана на 177F 9 л.с. и 188F 13 л.с.
• Крепление: сравните количество отверстий, межцентровое расстояние и форму металлических опор со старой катушкой.
• Положение сердечника: его полюса должны располагаться напротив магнитной зоны маховика так же, как у снятой детали.
• Высоковольтный провод: проверьте достаточность длины для штатной прокладки без натяжения и совпадение свечного колпачка.
• Провод выключения: сопоставьте тип клеммы и место его подключения на двигателе.

Особенно внимательно сравнивайте геометрию крепления, если двигатель уже ремонтировался или на мотоблок ранее устанавливали другой мотор. Совпадение индекса 177F либо 188F должно подтверждаться одинаковой посадкой, расположением проводов и возможностью выставить предусмотренный производителем зазор до маховика.

Установка и проверка после ремонта

Катушку монтируют возле маховика на штатные крепежные точки. Перед фиксацией выставляют воздушный зазор между полюсами сердечника и маховиком по сервисным данным конкретного двигателя. Слишком малый зазор может привести к касанию вращающейся детали, а чрезмерный ухудшает условия формирования импульса. После регулировки оба крепления затягивают равномерно, затем прокладывают высоковольтный и управляющий провода вдали от подвижных деталей и нагретых поверхностей.

Свечной колпачок надевают на свечу до надежной посадки, а клемму провода выключения подключают в штатное место. До запуска маховик следует провернуть вручную и убедиться, что он нигде не касается сердечника. Затем проверяют запуск, работу выключателя двигателя и устойчивость мотора на разных режимах. Порядок разборки кожуха и значение установочного зазора берут из руководства именно к установленному двигателю.

Когда требуется замена

Поводом проверить катушку служат отсутствие искры, ее перебои, затрудненный запуск или остановка двигателя после прогрева. Эти признаки не всегда означают неисправность самой катушки: сначала проверяют свечу, состояние свечного колпачка и высоковольтного провода, контакт клеммы выключения, исправность выключателя и правильность зазора возле маховика. Такой порядок помогает не менять исправную деталь из-за плохого контакта или поврежденной свечи.

Если диагностика указывает на модуль зажигания, эта катушка позволяет восстановить штатную схему двигателей 177F/188F без переделки крепежного места. При подборе ориентируйтесь на модель мотора и полное конструктивное совпадение со снятой деталью — так установка пройдет корректно, а провода займут предусмотренное положение под кожухом.
