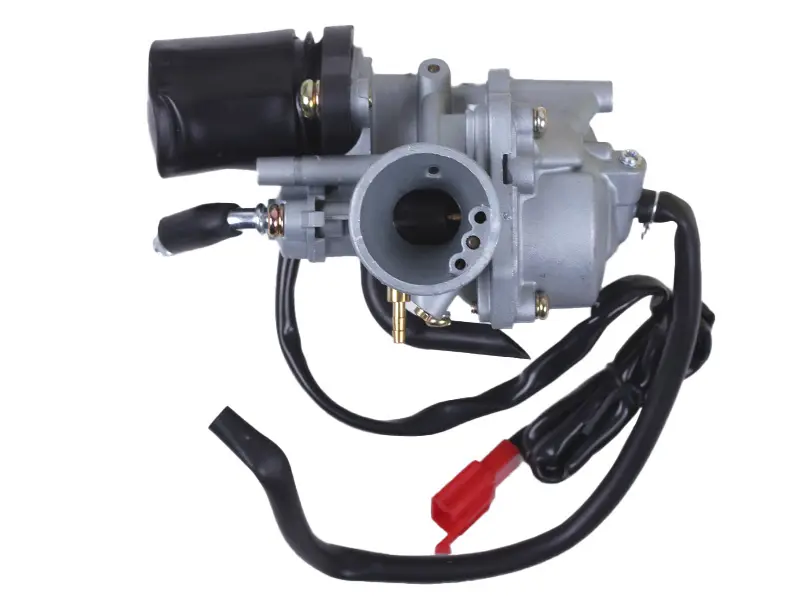

Карбюратор Yamaha JOG 50 3KJ AMG-2

Карбюратор Yamaha JOG 50 3KJ AMG-2 предназначен для приготовления топливно-воздушной смеси в двигателе скутера. Он дозирует бензин, поступающий в поток воздуха, и участвует в работе мотора при запуске, на холостом ходу и при открытии газа. Правильный подбор и настройка карбюратора нужны для ровной реакции на ручку газа и устойчивой работы двигателя.

Устройство и причины замены

Карбюратор устанавливается во впускном тракте между воздушным фильтром и двигателем. У него есть корпус со входным каналом, поплавковая камера, штуцеры и регулировочные винты. Снаружи расположены шланги и провод с разъёмом. При подборе значение имеют не только посадочные места, но и расположение этих подключений: после установки шланги должны проходить без перегибов, а провод — без натяжения.

Повод проверить карбюратор — затруднённый запуск, неустойчивые холостые обороты, провалы при добавлении газа или подтекание бензина. Такие симптомы могут возникать при загрязнении каналов, нарушении дозирования топлива, износе запирающих деталей и потере герметичности. Однако сами по себе они ещё не доказывают необходимость замены: подсос воздуха во впуске и нарушения подачи топлива способны давать похожие проявления.

Замена карбюратора в сборе имеет смысл при повреждении корпуса, сорванной резьбе, износе посадочных поверхностей или повторяющихся неисправностях, которые не удаётся устранить очисткой и ремонтом. Если причина только в отложениях после простоя, сначала стоит оценить состояние каналов и уплотнений. Новый карбюратор не устранит загрязнение, которое продолжает поступать вместе с бензином.

Что сверить со снятой деталью

Сопоставьте размеры и форму соединений со стороны двигателя и воздушного фильтра, способ крепления и свободное место вокруг корпуса. Проверьте подвод троса газа, расположение штуцеров, направление выхода шлангов, форму разъёма и число его контактов. Совпадение общего очертания корпуса не заменяет проверки каждого подключения.

Убедитесь, что трос подходит по креплению и ходу, а впускные соединения позволяют закрепить карбюратор герметично. Несовпадение посадки может привести к подсосу воздуха, неподходящий привод — к неполному открытию или закрытию дросселя. Ошибка с подключением шлангов способна нарушить подачу топлива, поэтому их назначение нужно определить до демонтажа старого карбюратора.

Установка и первая проверка

Работайте на остывшем двигателе, вдали от открытого огня. До снятия перекройте подачу бензина предусмотренным на технике способом и слейте остаток топлива в подходящую ёмкость. Зафиксируйте расположение троса, проводов и шлангов, очистите место соединения со впуском, чтобы грязь не попала внутрь. При снятии не тяните за провод и не используйте штуцеры как рычаг.

Осмотрите впускной патрубок, соединение с воздушным фильтром, хомуты и топливные шланги. Затвердевшие, треснувшие уплотнения и повреждённые шланги заменяют вместе с карбюратором. Закрепляйте соединения без перекоса и чрезмерной затяжки. После подключения проверьте свободный ход троса и возврат дросселя при отпущенной ручке газа.

После восстановления подачи бензина убедитесь, что соединения и поплавковая камера не подтекают. Настройку выполняйте по требованиям двигателя: готовая установка сама по себе не означает правильную регулировку смеси. На прогретом моторе проверьте холостой ход и плавность набора оборотов. При утечке топлива или зависании оборотов заглушите двигатель и устраните причину до поездки.
