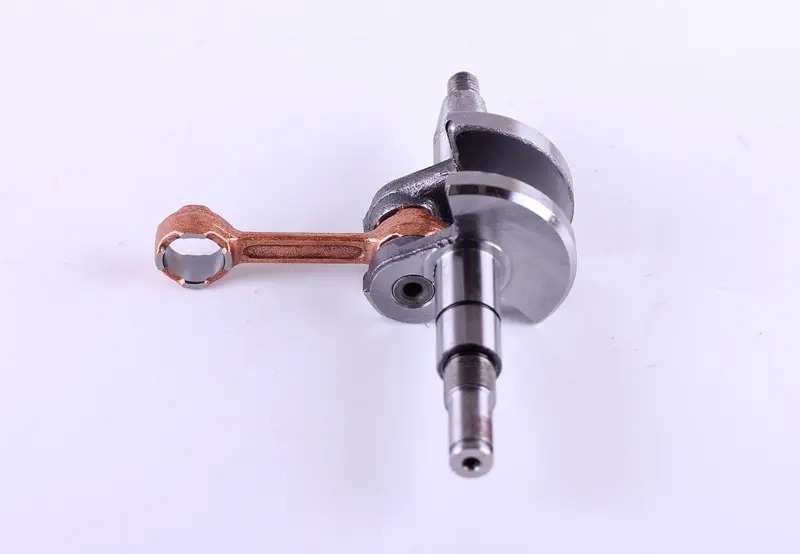

Коленвал для бензопилы St M 180 (p-10) AMG

Коленвал для бензопилы St M 180 (p-10) AMG служит основой кривошипно-шатунного механизма двигателя. Через шатун он принимает усилие от поршня и превращает его возвратно-поступательное движение во вращение. От состояния вала и его соединений зависят плавность работы двигателя, уровень вибрации и возможность нормально передавать нагрузку при пилении.

Конструкция и причины замены

Деталь имеет две щеки, ступенчатые концы вала и соединённый с ними шатун. На концах предусмотрены посадочные участки, на одном конце — наружная резьба. Щеки связывают части коленвала с кривошипным пальцем, а шатун передаёт движение между поршнем и валом. При подборе имеют значение не только общая форма, но и взаимное расположение посадок, длина выступающих концов и геометрия шатуна.

Поводом проверить коленвал становятся металлический стук из нижней части двигателя, заметно возросшая вибрация, заедание при проворачивании и люфт в соединении шатуна с кривошипом. Эти признаки сами по себе ещё не определяют неисправную деталь: похожие проявления возможны при повреждении опорных подшипников. После разборки оценивают состояние шеек, резьбы и соединений. Задиры, следы перегрева, повреждённые посадки и деформация вала требуют внимания при решении о замене.

Что сверить со снятой деталью

Сопоставьте коленвалы по общей длине, диаметрам и длине посадочных участков, форме концов и параметрам резьбы. Отдельно сравните расстояние между щеками, положение шатуна, его длину и размеры верхней головки под поршневой палец. Проверьте участки, на которых располагаются подшипники и сальники: несовпадение посадки мешает правильной сборке и может привести к люфту или потере герметичности картера.

Снятый вал полезно сохранить до завершения ремонта как образец для сравнения. Одного сходства очертаний недостаточно: различия в выступании концов или положении посадочных поверхностей могут помешать установке сопряжённых деталей. Если на старом коленвале есть выработка, измерять посадки нужно с учётом износа и сверять результат с требованиями к двигателю. Повреждённая поверхность не должна становиться ориентиром для выбора нового вала.

Особенности установки

Замена требует разборки двигателя и аккуратной работы с посадками. До сборки очищают сопрягаемые поверхности и проверяют опорные подшипники, сальники, поршневой палец и подшипник верхней головки шатуна. Изношенные подшипники и уплотнения меняют вместе с коленвалом по состоянию и требованиям ремонта. Повреждённая опора способна быстро испортить новый вал, а негерметичный сальник — нарушить работу двухтактного двигателя.

Устанавливают вал подходящими приспособлениями, соблюдая порядок сборки двигателя. Усилие при посадке не передают через шатун, не бьют по резьбовым концам и не стягивают перекошенные детали крепежом. После сборки проверяют свободное вращение без заеданий, положение шатуна и герметичность картера. Неверно подобранный или установленный коленвал может вызвать перекос подшипников, повышенную вибрацию, контакт движущихся деталей и повторную разборку двигателя.
