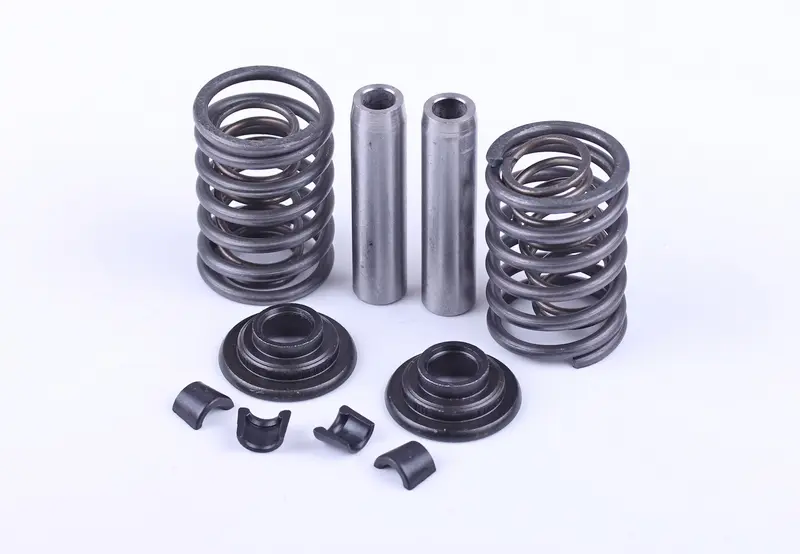

Клапанный механизм в сборе для мотоблока 190N (12Hp), на 2 клапана, AMG-2

Клапанный механизм в сборе для мотоблока 190N (12Hp), на 2 клапана, AMG-2 — комплект деталей для ремонта клапанного механизма головки цилиндра. В него входят направляющие втулки, клапанные пружины, тарелки пружин и сухари. Эти детали обеспечивают направленное движение клапанов, их возврат в закрытое положение и удержание пружин на стержнях.

Как устроен механизм

Пружины расположены попарно: внутренняя находится внутри наружной. Две направляющие втулки служат опорами для стержней клапанов. Две тарелки удерживают пружины, а четыре сухаря образуют две пары крепления. Сухари входят в канавки стержня и фиксируются в тарелке под усилием пружины, поэтому состояние их посадочных поверхностей напрямую влияет на надёжность сборки.

Направляющая должна позволять клапану свободно перемещаться вдоль своей оси без чрезмерного бокового люфта. Пружина возвращает его к седлу после снятия усилия привода. Износ втулки нарушает направление движения стержня, а ослабленная или повреждённая пружина мешает клапану своевременно закрываться. Повреждения тарелок и сухарей опасны потерей фиксации.

Когда требуется замена

Повод для проверки — увеличенный люфт стержня во втулке, заедание клапана, трещины или поломка витков, заметный перекос пружины, выработка в местах контакта тарелок и сухарей. Плохой запуск, снижение компрессии и неровная работа двигателя могут сопровождать неисправности клапанного механизма, но сами по себе не определяют, какая деталь изношена. Решение о замене принимают после разборки и проверки сопряжений.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и конструкцию снятых деталей. У направляющих сравнивают наружный диаметр, длину и отверстие под стержень; у пружин — свободную высоту, диаметры и расположение внутренней и наружной пружины. Совпадение габаритов не заменяет проверку требуемого усилия пружин по документации двигателя.

У тарелок сверяют опорную поверхность под пружину и посадку сухарей, у сухарей — форму сопряжения с тарелкой и канавками стержня. Неподходящая втулка может вызвать заедание или избыточный люфт, а неверно подобранные тарелки и сухари не обеспечат правильного удержания клапана. Одновременно осматривают сами клапаны: изношенный стержень или повреждённая канавка не исправляются заменой крепёжных деталей.

Особенности установки

Работу выполняют на разобранной головке цилиндра. Пружины сжимают рассухаривателем, контролируя освобождение сухарей. После разборки очищают посадочные места, проверяют гнёзда направляющих, стержни и сёдла клапанов. Втулки заменяют с соблюдением посадки и технологии для конкретной головки; после запрессовки проверяют рабочий зазор и при необходимости обрабатывают отверстие.

При сборке проверяют положение обеих пружин, посадку тарелки и полное вхождение каждой пары сухарей в канавки. Усилие рассухаривателя снимают постепенно, наблюдая за фиксацией. Затем проверяют свободный ход и закрытие клапанов, а после установки головки регулируют клапанные зазоры по требованиям двигателя. Перекос пружины или неполная посадка сухарей могут привести к разрушению крепления и повреждению двигателя.
