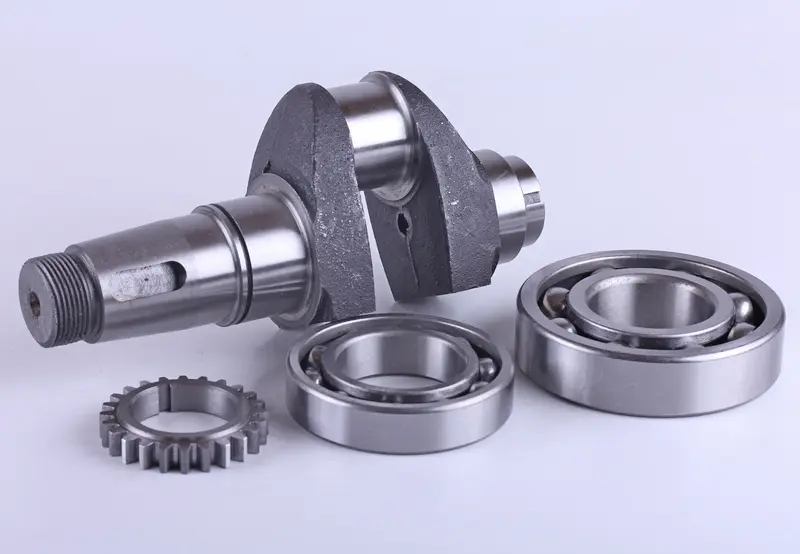

Коленвал для мотоблока 175N (7 л.с.) с шестернями и подшипником AMG

Коленвал для двигателя мотоблока 175N (7 л.с.) с шестернями и подшипником, обозначение AMG. Принимает усилие от поршня через шатун и преобразует его в вращение. Его меняют при повреждении шеек, нарушении посадок подшипников, деформации или износе, который уже нельзя устранить допустимым ремонтом. От состояния вала зависят плавность вращения, работа шатунного соединения и опор двигателя.

Конструкция и сопряжённые детали

Вал имеет смещённую относительно оси вращения шатунную шейку и массивные щёки с противовесами. На одном конце предусмотрены наружная резьба и шпоночный паз. Резьба служит для крепления сопряжённой детали, а шпонка фиксирует её положение относительно вала и передаёт крутящий момент. При сборке каждую сопряжённую деталь устанавливают на предназначенную для неё посадку.

Когда требуется замена

Повод проверить коленвал — стук в нижней части двигателя, нарастающая вибрация, ощутимый люфт или следы металлической стружки в масле. Эти признаки сами по себе ещё не определяют неисправность: после разборки проверяют шейки, подшипники и шатунное соединение. Задиры, следы перегрева, повреждённая резьба и разбитый шпоночный паз требуют отдельной оценки. Замена одного подшипника не исправит изношенное посадочное место на валу.

Частые причины повреждения — недостаток смазки, загрязнение масла, перегрев и работа с изношенными опорами. Если оставить причину прежней неисправности, новый вал также будет работать с повышенной нагрузкой. Одновременно осматривают шатун и его сопряжение с шейкой, посадочные места подшипников в картере, шпонки и зубья сопряжённых шестерён. Повреждённые детали заменяют, чтобы не переносить люфт и перекос на новый коленвал.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и конструкцию снятого вала. Сопоставьте общую длину, диаметры и длину посадочных участков, положение уступов, форму обоих концов, резьбу и расположение шпоночных пазов. Отдельно сравните шатунную шейку и её положение относительно оси коренных опор: ошибка здесь меняет геометрию кривошипного механизма. Близкий внешний вид не заменяет проверки размеров.

Для подшипников сверяют маркировку и посадочные размеры, для шестерён — число и профиль зубьев, ширину, отверстие и способ фиксации. Несовпадение посадки может привести к проворачиванию кольца подшипника или чрезмерному натягу; неподходящая шестерня нарушит зацепление. Сохраните снятые детали до окончания сборки, чтобы сравнить расположение упоров и крепежа.

Особенности установки

Коленвал устанавливают при разборке двигателя, на очищенные и проверенные посадочные поверхности. При запрессовке подшипника усилие прикладывают к кольцу, которое садится с натягом, не передавая его через шарики. Шейки и подшипники смазывают при сборке; шестерни выставляют по установочным меткам согласно документации двигателя. Крепёж затягивают с предписанным моментом, проверяют осевой зазор и свободное вращение вала. До запуска устраняют заедание, перекос и посторонние касания: двигатель не должен прирабатывать ошибку сборки.
