Коленвал мотоблока 180N (9 л.с.) с шестернями и подшипником AMG

Коленвал для двигателя мотоблока 180N (9 л.с.) с шестернями и подшипником, обозначение AMG. Через шатун он принимает усилие от поршня и превращает его возвратно-поступательное движение во вращение. От состояния шеек, опор и посадочных поверхностей зависит, насколько ровно двигатель работает под нагрузкой и сохраняется ли правильное взаимное положение сопряжённых деталей.

Конструкция и назначение

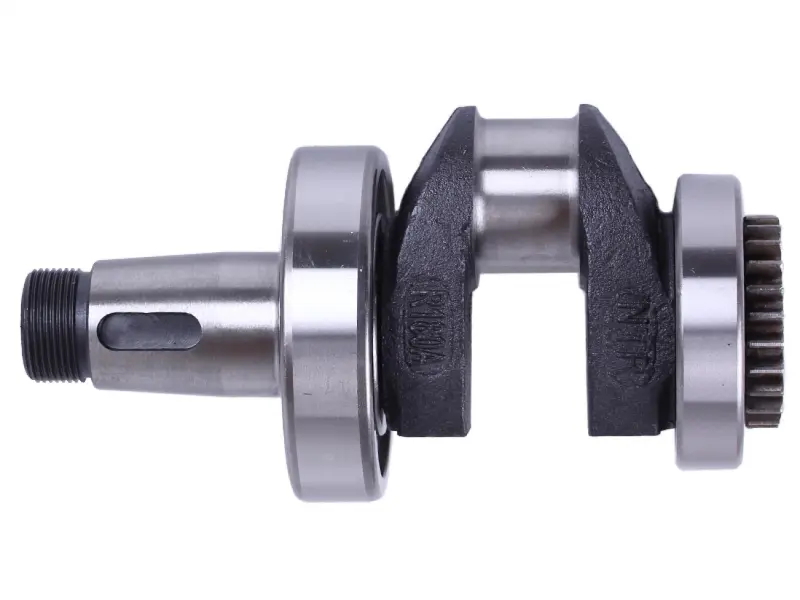

Вал имеет смещённую относительно оси вращения шатунную шейку и массивные щёки. На одном конце выполнены наружная резьба и продольный паз, на противоположном расположен зубчатый венец. Резьба служит для крепления сопряжённой детали, а паз — для передачи вращения через шпонку. При подборе важна не только форма концов вала: расположение шеек и посадок должно соответствовать устройству двигателя.

Шатунная шейка работает под переменной нагрузкой, поэтому задиры, выраженная выработка и потеря правильной формы нарушают работу сопряжения с шатуном. Повреждение опорных посадок может сопровождаться люфтом и шумом. Стук, усилившаяся вибрация и металлические частицы в масле — повод проверить коленвал, но сами по себе эти признаки ещё не определяют причину неисправности. Решение о замене принимают после разборки, осмотра и измерения шеек и посадочных поверхностей.

Что сверить при подборе

Сопоставьте новый коленвал со снятым: общую длину, диаметры и длину шеек, положение упорных поверхностей, форму выступающих концов. Отдельно проверьте резьбу, расположение и размеры шпоночного паза. Ошибка в этих местах может помешать закрепить сопряжённые детали даже при внешне одинаковой центральной части вала.

Для шестерён сравните число и профиль зубьев, ширину венцов и их положение относительно опор. Для подшипника сверьте обозначение, посадочные размеры и способ фиксации. Проверьте также поверхности, по которым работают сальники: их положение должно совпадать со снятым валом. Несовпадение зубчатого зацепления вызывает шум и ускоренный износ, а неправильная посадка подшипника приводит к люфту либо затруднённому вращению. Подбор по одному сходству силуэта не заменяет проверку этих сопряжений.

Замена и проверка

Установка требует разборки двигателя и доступа к опорам коленвала. До снятия фиксируют расположение шестерён, установочных меток, дистанционных и стопорных деталей, если они предусмотрены конструкцией. При сборке соблюдают порядок установки и моменты затяжки, указанные в руководстве двигателя. Посадочные поверхности очищают, а трущиеся сопряжения смазывают в соответствии с требованиями сборки. Усилие при запрессовке подшипника передают через кольцо, которое садится с натягом; удары по резьбе и рабочим шейкам недопустимы.

Вместе с коленвалом осматривают шатун и его сопряжение с шейкой, опорные подшипники, ответные шестерни, шпонки и сальники. Повреждённые уплотнения и изношенные сопряжённые детали заменяют, чтобы они не стали причиной повторного ремонта. После сборки вручную проверяют плавность вращения, отсутствие заеданий и осевой зазор по требованиям двигателя. Вал должен проворачиваться без локального подклинивания; обнаруженный перекос или тугой ход устраняют до запуска.
