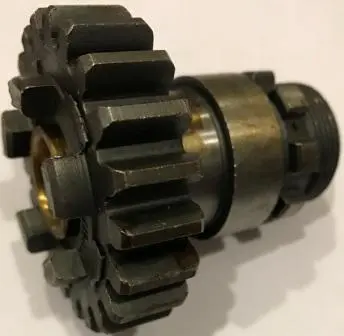

Вал вторичный КПП ИЖ VDK

Вторичный вал коробки переключения передач ИЖ VDK передаёт вращение от зубчатых зацеплений КПП к приводу ведущего колеса. От состояния его зубьев и посадочных поверхностей зависят правильная работа зацепления и устойчивое положение детали под нагрузкой. Такой вал нужен при ремонте коробки, когда повреждение уже нельзя устранить регулировкой или заменой соседних изношенных деталей.

Конструкция и причины замены

Деталь имеет зубчатую часть и цилиндрические посадочные участки. При подборе значение имеет вся геометрия: совпадения наружного вида зубчатого венца недостаточно. Различия в расположении уступов, длине посадок или форме сопряжений могут помешать сборке либо изменить положение деталей внутри коробки.

Поводом для проверки вторичного вала служат нарастающий гул при движении, стук при изменении нагрузки и ощутимый люфт. Эти симптомы могут возникать и из-за подшипников или других деталей КПП, поэтому решение о замене принимают после разборки и осмотра. На самом валу ищут сколы зубьев, выкрашивание их рабочих поверхностей, задиры и следы проворачивания на посадках. Трещины, деформация и выраженная выработка требуют замены повреждённой детали, а не попытки компенсировать износ затяжкой крепления.

Что сверить со снятым валом

Сравнивайте деталь с валом из ремонтируемой коробки и сверяйте применяемость по документации конкретного мотоцикла. Проверяйте общую длину, диаметры и длину посадочных участков, расположение уступов, число зубьев и ширину зубчатой части. Отдельно сопоставляйте форму сопряжений с соседними деталями и элементы фиксации. Для измерения посадок используйте подходящий измерительный инструмент: небольшое отличие здесь способно вызвать люфт или слишком тугую сборку.

Заодно осмотрите ответные зубья, подшипники и их посадки. Если повреждённый венец продолжал работать, на сопряжённых поверхностях тоже могут появиться сколы и выработка. Изношенный подшипник не обеспечит правильную опору новому валу, а повреждённое уплотнение может привести к потере масла. Такие детали меняют по результатам проверки; шайбы, втулки и фиксаторы оценивают отдельно, сохраняя предусмотренный порядок сборки.

Установка и проверка

Замену выполняют с разборкой КПП по руководству для конкретной конструкции. При снятии отмечают расположение шайб и других деталей, задающих положение вала. Посадочные поверхности очищают и проверяют на повреждения, перед сборкой наносят предусмотренную смазку. Если требуется посадка с натягом, усилие прикладывают через подходящую оправку с правильной опорой; удары по зубьям и передача монтажной нагрузки через тела качения подшипника могут повредить детали.

После установки проверяют свободное вращение, осевой зазор и работу механизма переключения по требованиям руководства. Вал не должен подклинивать, а зубчатые пары — задевать соседние детали. Неправильная длина посадок или неверно собранные шайбы способны вызвать осевое смещение, шум и ускоренный износ зацепления. До эксплуатации коробку окончательно собирают и заправляют маслом предусмотренного типа и количества.
