Электроклапан карбюратора Suzuki LETS VDK

Электроклапан карбюратора Suzuki LETS VDK — пусковой обогатитель, который участвует в приготовлении смеси при запуске холодного двигателя. Он устанавливается в карбюратор и управляет дополнительным пусковым каналом. Пока мотор холодный, ему нужна более богатая смесь; по мере прогрева обогащение должно прекращаться. Исправный обогатитель помогает пройти этот переход без постоянного вмешательства водителя.

Как устроена деталь

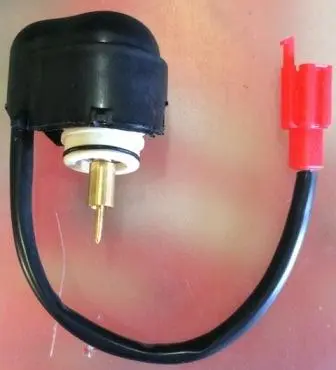

У клапана чёрный корпус, выведенный провод с красным разъёмом и выступающий шток с тонкой иглой. Нижняя часть корпуса входит в посадочное место карбюратора, а игла работает в пусковом канале. В таком механизме при нагреве привод перемещает шток и постепенно перекрывает дополнительную подачу смеси. Поэтому проверять обогатитель как обычный клапан, ожидая мгновенного щелчка при подключении, неправильно: изменение положения иглы происходит постепенно.

Когда требуется замена

Повод проверить обогатитель — затруднённый холодный запуск, необходимость долго поддерживать обороты ручкой газа или неустойчивая работа сразу после пуска. Если пусковой канал остаётся открытым после прогрева, возможны переобогащение смеси, повышенный расход топлива и загрязнение свечи. Эти признаки сами по себе ещё не доказывают неисправность клапана: причиной также бывают плохой контакт в разъёме, повреждение провода или загрязнение посадочного места и канала.

При осмотре снятой детали обращают внимание на трещины корпуса, повреждение изоляции у выхода провода, окисление контактов и деформацию иглы. Шток не стоит вытягивать или утапливать силой: так можно повредить привод. Если питание поступает, но механизм не меняет положение по предусмотренной для него процедуре проверки, обогатитель требует дальнейшей диагностики или замены.

Что сверить при подборе

Сравните деталь со снятым клапаном: форму и глубину посадочной части, способ крепления, расположение уплотнения, длину выступающей иглы в одинаковом температурном состоянии. Отдельно проверьте форму разъёма, положение фиксатора, расположение контактов и возможность уложить провод по штатному маршруту. Одинаковый цвет колодки не означает одинакового подключения. Если карбюратор ранее меняли, ориентируйтесь также на установленный карбюратор и его посадочное место.

Установка и проверка

Работу выполняют на остывшем двигателе с выключенным зажиганием. Сначала очищают место вокруг клапана, затем отсоединяют разъём и освобождают крепление. Деталь извлекают аккуратно, не тянут за провод и не используют иглу как упор. Стоит осмотреть уплотнение и посадочное гнездо: повреждённое уплотнение заменяют подходящим, а загрязнения удаляют, не проталкивая их внутрь карбюратора.

Новый клапан вводят без перекоса и закрепляют штатным способом. Провод укладывают вдали от горячих поверхностей и движущихся деталей, оставляя его без натяжения. После подключения проверяют холодный запуск и работу после прогрева. Неверная глубина посадки или неподходящая игла могут оставить пусковой канал открытым либо помешать обогащению при запуске; неплотная установка способна вызвать подсос воздуха. Если поведение двигателя не изменилось, проверяют питание и пусковой канал, а не пытаются компенсировать неисправность регулировками карбюратора.
