Патрубок воздушного фильтра Honda DIO AF18 VDK

Патрубок воздушного фильтра Honda DIO AF18 VDK — деталь воздушного тракта скутера, через которую воздух проходит в системе впуска. Он задаёт форму прохода и обеспечивает соединение в месте установки. Сам патрубок не задерживает пыль: очистку выполняет фильтрующий материал. Для исправной работы впуска нужны целые стенки патрубка, правильная посадка и отсутствие щелей в соединении.

Форма и посадочные участки

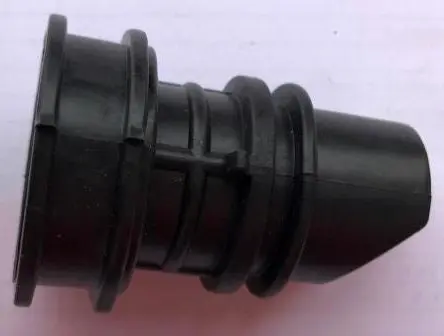

Чёрный корпус имеет ступенчатую форму: с одной стороны расположен широкий край с выраженными кольцевыми буртиками, с другой — сужающийся участок. В средней части есть рёбра и кольцевые выступы. При подборе имеет значение весь профиль детали, включая расположение буртиков и переходов между участками. Если посадочный край отличается от снятого патрубка, деталь может не войти до упора, перекоситься или держаться неплотно.

Когда нужна замена

Осмотрите стенки, края и участки возле выступов. Поводом для замены служат сквозные трещины, надрывы по кромке, протёртые места и деформация, из-за которой патрубок выходит из посадки. Повреждения часто появляются после длительной эксплуатации, трения о соседние детали или снятия с чрезмерным усилием. Следы пыли у стыка и ослабленная посадка требуют проверки соединения, но сами по себе ещё не указывают на причину неисправности.

Нарушение воздушного тракта может сопровождаться изменением звука впуска и нестабильной работой двигателя. Эти признаки не заменяют осмотр: похожие симптомы бывают и по другим причинам. Если щель находится после фильтрующего материала, через неё может поступать неочищенный воздух. Смятый или неправильно установленный патрубок способен ограничить проход воздуха, поэтому повреждение нельзя оценивать только по тому, удерживается ли деталь на месте.

Что сверить со снятой деталью

Сопоставьте общую длину, размеры обоих концов, форму широкого края и сужения. Проверьте количество и положение посадочных буртиков, глубину входа в ответную часть и расстояние до соседних деталей. Ориентируйтесь на неповреждённые участки старого патрубка: растянутый или надорванный край может дать неверный размер. Также осмотрите ответное отверстие и крепление — треснувший корпус или изношенный фиксатор не обеспечат плотную посадку даже с новым патрубком.

Установка и проверка

Перед снятием запомните направление патрубка и положение его краёв. Уберите грязь вокруг соединения, чтобы при разборке она не попала внутрь воздушного тракта. Освободите имеющееся крепление и снимайте деталь без рывков и поддевания острым инструментом за посадочную кромку. Очистите ответные поверхности, проверьте корпус воздушного фильтра, а также уплотнения и фиксаторы, если они предусмотрены конструкцией. Повреждённые сопряжённые детали меняют вместе с патрубком.

Установите патрубок в прежней ориентации, равномерно посадите края и закрепите предусмотренным способом. Не растягивайте его ради совмещения и не пытайтесь компенсировать неподходящую форму чрезмерной затяжкой крепления. После сборки проверьте, что края не завернулись, проход не пережат, а корпус не касается острых выступов. Деталь должна сохранять посадку без перекоса и натяжения; обнаруженную щель или смещение нужно устранить до эксплуатации.
