Предохранитель 15A в пластиковом корпусе VDK

Предохранитель 15A в пластиковом корпусе VDK предназначен для защиты проводки от чрезмерного тока. При перегрузке или коротком замыкании предохранитель размыкает питание защищаемого участка, ограничивая дальнейший нагрев проводов. Обозначение 15A означает номинальный ток 15 ампер: по нему подбирают замену с учётом требований конкретного места установки. Это не обозначение напряжения и не характеристика мощности подключаемого оборудования.

Корпус и подключение

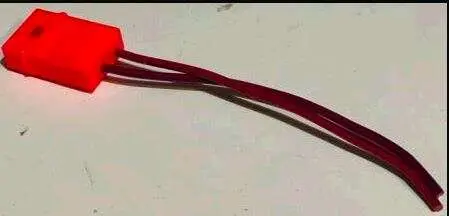

У предохранителя красный пластиковый корпус с выведенными проводами. При подборе такого исполнения нужно учитывать не только номинал, но и способ соединения с проводкой. Корпус должен размещаться без давления со стороны соседних деталей, а выводы — доходить до места подключения без натяжения. Цвет корпуса помогает отличить деталь среди других компонентов, однако определять допустимый ток только по цвету нельзя: ориентируйтесь на обозначение и требования схемы техники.

Когда требуется замена

Поводом для проверки служит внезапное отключение потребителя, питание которого проходит через предохранитель. Однако такой симптом бывает и при плохом контакте либо обрыве провода. Исправность проверяют на обесточенном участке, отделив предохранитель от остальной проводки: отсутствие проводимости указывает на разрыв токового пути. Оплавленный корпус, повреждённая изоляция выводов или следы перегрева в месте соединения также требуют внимания. Даже при сохранённой проводимости повреждённую деталь оставлять в работе не следует.

Что сверить при подборе

Сопоставьте со снятой деталью номинал 15A, конструкцию корпуса, выводы и способ их присоединения. Проверьте доступное место, длину проводов до соединений и возможность проложить их вдали от нагрева и подвижных частей. Рабочее напряжение и пригодность к условиям установки сверяют по маркировке или документации на применяемый предохранитель. Одинаковый номинал сам по себе не означает взаимозаменяемость: отличия в подключении могут потребовать другого исполнения.

Нельзя увеличивать номинальный ток ради того, чтобы предохранитель перестал перегорать. При завышенном номинале проводка может перегреваться до отключения питания; при заниженном возможны ненужные срабатывания во время штатной работы потребителя. Перемычка вместо предохранителя устраняет защиту. Если новая деталь быстро перегорает, проверяют причину перегрузки, состояние проводов и подключённого оборудования, а не устанавливают следующую без выяснения неисправности.

Установка и проверка

Сначала отключают питание, запоминают расположение старой детали и освобождают её соединения. Новый предохранитель подключают по прежней схеме, обеспечивая надёжный контакт и изоляцию соединений. Одновременно осматривают прилегающие провода, клеммы и разъёмы: ослабленные или обгоревшие контакты нужно восстановить, повреждённые соединительные детали — заменить. Корпус закрепляют так, чтобы он не болтался на выводах, а провода не тёрлись об острые кромки. После подключения проверяют работу потребителя и отсутствие нагрева соединений; при повторном отключении питание снимают и ищут неисправность.
