Трос переднего тормоза Suzuki AD50 1280 мм, 1 шт., VDK

Трос переднего тормоза Suzuki AD50 передаёт усилие от ручки на руле к механизму переднего тормоза. Его меняют при обрыве жил, заедании или повреждении оболочки, когда привод перестаёт двигаться плавно и нормально возвращаться после отпускания ручки. Указанная длина — 1280 мм, количество в упаковке — 1 шт. Обозначение VDK сохранено в названии.

Конструкция и работа

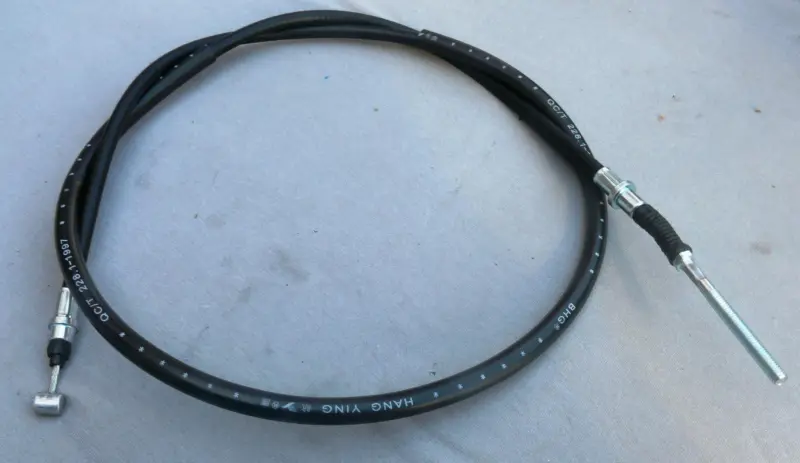

Трос имеет чёрную наружную оболочку, концевые втулки, поперечный цилиндрический наконечник с одной стороны и длинный прямой концевой участок с другой. Возле него расположен гофрированный защитный чехол. На оболочке нанесена маркировка HANG YING. При нажатии ручки внутренний трос перемещается относительно оболочки и тянет тормозной рычаг. Правильная посадка обоих концов оболочки нужна для передачи усилия: если втулка не вошла в упор, часть хода ручки уйдёт на её смещение.

Когда требуется замена

Повод осмотреть трос — тугой или ступенчатый ход ручки, её замедленный возврат, необходимость всё чаще выбирать свободный ход регулировкой. Проверьте участки возле наконечников, места изгиба и контакта с креплениями. Торчащие жилы, надломы оболочки, заломы и следы перетирания требуют внимания. Повреждённый трос не стоит пытаться восстановить одной регулировкой: натяжение не устраняет разрыв жил и внутреннее заедание.

Что сверить при подборе

Сравните снятую деталь с заменой по длине оболочки, общей длине, выступающим концам внутреннего троса и форме наконечников. Размер 1280 мм сопоставляйте при одинаковом способе измерения. Отдельно проверьте посадку цилиндрического наконечника в ручке, концевых втулок в упорах и соединение со стороны тормоза. Одинаковой длины недостаточно, если отличается крепление или доступный ход троса.

Оцените и путь прокладки от руля до тормозного механизма. Трос должен проходить через предусмотренные направляющие без натяжения при повороте руля и без лишних петель, которые могут зацепиться за соседние детали. Слишком короткий привод способен натягиваться при рулении, а чрезмерные изгибы длинного затрудняют перемещение внутреннего троса. Подбор по снятому образцу помогает сохранить правильное положение оболочки и запас для движения рулевой части.

Установка и проверка

До снятия запомните расположение троса в держателях и направляющих. Ослабьте регулировку, отсоедините наконечники и извлеките оболочку из упоров. При установке проведите новый трос по штатному пути, полностью посадите втулки и закрепите оба конца. Вместе с ним осмотрите гнездо ручки, упоры оболочки, держатели и регулировочные детали. Повреждённые крепления могут пережимать оболочку или давать ей смещаться; изношенные детали крепежа заменяют по состоянию.

После сборки выставьте свободный ход по требованиям к технике. Несколько раз нажмите и отпустите ручку: движение должно быть ровным, а тормоз — полностью отпускать колесо. Поверните руль в обе стороны и убедитесь, что натяжение не меняется. Слишком сильная натяжка может оставлять тормоз поджатым, чрезмерный свободный ход — задерживать его срабатывание. До поездки проверьте работу привода на неподвижном скутере, затем выполните проверку торможения на малой скорости в свободном месте.
