Цилиндро-поршневая группа Suzuki LETS 50 Ø41, p-10 VDK

Цилиндро-поршневая группа Suzuki LETS 50 Ø41, p-10 VDK предназначена для замены цилиндра и поршня двигателя скутера. Цилиндр направляет движение поршня, а уплотнение между ними позволяет сжимать смесь и воспринимать давление газов. Усилие от поршня передаётся через палец на шатун. При износе этой пары двигатель теряет компрессию, хуже запускается и слабее тянет под нагрузкой.

Конструкция и состав

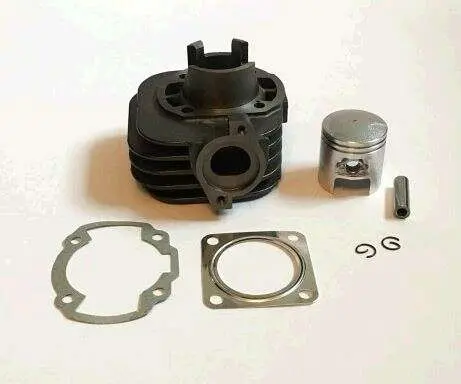

В набор входят цилиндр с наружными рёбрами охлаждения и боковым фланцем, поршень, поршневой палец, два стопорных кольца пальца и две прокладки. Рёбра увеличивают поверхность отвода тепла, поэтому при сборке между ними не должно оставаться грязи. Прокладки устанавливаются на соответствующие стыки цилиндра; их контур и расположение отверстий должны совпадать с посадочными поверхностями.

Обозначение Ø41 указывает диаметр 41 мм. Коды p-10 и VDK сохранены в названии. Одного диаметра недостаточно для подбора: цилиндр должен подходить по креплениям, посадочной части и расположению каналов, а поршень — согласовываться с цилиндром и соединением шатуна.

Когда нужна замена

Повод проверить ЦПГ — снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук в зоне цилиндра. После разборки оценивают задиры, следы прихвата, износ стенок цилиндра, юбки поршня и канавок колец. Такие симптомы сами по себе ещё не подтверждают неисправность поршневой: решение о замене принимают после осмотра и измерений.

Повреждения могут возникать из-за перегрева, недостаточной смазки или попадания загрязнений. Если причину задиров оставить без внимания, новая пара также может быстро получить повреждения. Вместе с ЦПГ стоит проверить состояние головки цилиндра и её привалочной поверхности, шатуна и подшипника поршневого пальца.

Что сверить при подборе

Сопоставьте снятый цилиндр с новым по расстояниям между крепёжными отверстиями, высоте, форме основания, расположению окон и бокового фланца. У поршня проверьте диаметр, высоту, форму днища и юбки, положение отверстия под палец. Сам палец сравните по диаметру и длине. Несовпадение этих параметров может помешать сборке или привести к контакту деталей внутри двигателя.

Особенности установки

Перед сборкой удаляют остатки старых прокладок, не повреждая привалочные поверхности и не допуская попадания мусора в картер. Проверяют рабочие зазоры и посадку колец по требованиям двигателя. Поршень ориентируют по его маркировке и инструкции по ремонту; кольца устанавливают с учётом фиксирующих штифтов, если они предусмотрены конструкцией.

Палец и трущиеся поверхности смазывают подходящим для двигателя маслом. Стопорные кольца должны полностью войти в канавки: вышедший из посадки стопор способен повредить цилиндр. Цилиндр надевают без ударов и перекоса, аккуратно сжимая кольца. Крепёж затягивают равномерно с моментом по документации двигателя, затем проверяют свободное движение поршня. После сборки соблюдают предусмотренный режим обкатки, избегая длительной высокой нагрузки.
