Корзина сцепления ИЖ Планета узкая EVO

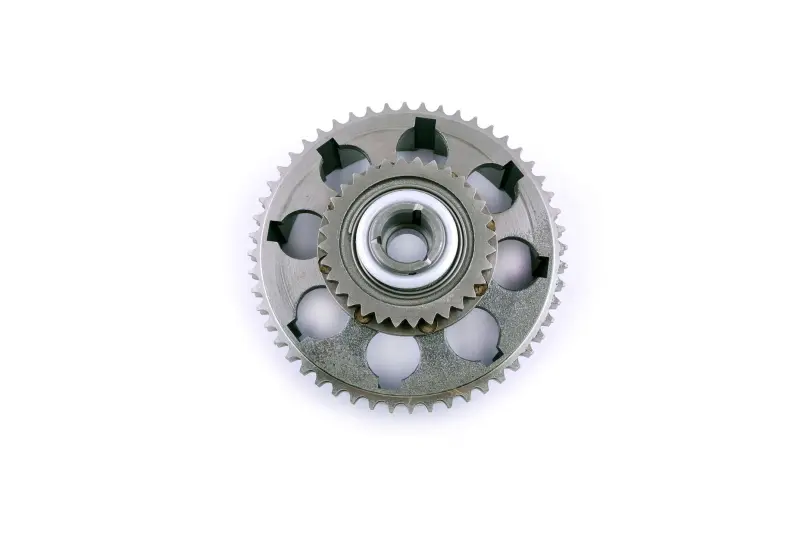

Узкая корзина сцепления EVO для ИЖ Планета

Корзина предназначена для ремонта сцепления мотоциклов ИЖ Планета с узкой моторной цепью. Она относится к ведущей части многодискового сцепления и принимает вращение от коленчатого вала через моторную передачу. При включенном сцеплении усилие через пакет дисков передается дальше на трансмиссию, а при выключении диски разобщаются, позволяя остановиться или переключить передачу без остановки двигателя.

Узкое исполнение определяет вариант моторной передачи, поэтому эту деталь нельзя выбирать только по общему названию модели. Корзина должна соответствовать установленной цепи, сопряженной ведущей звездочке и остальным деталям сцепления. Такой вариант подойдет для восстановления штатной схемы с узкой моторной цепью, но не служит прямой заменой широкой корзины без проверки связанных компонентов.

Конструкция и назначение

Конструкция объединяет наружный зубчатый барабан, центральную шестерню и опорный подшипник. По окружности барабана расположены пазы для взаимодействия с дисками сцепления. Наружный зубчатый венец работает с моторной цепью, поэтому состояние его зубьев непосредственно влияет на согласованную работу первичной передачи. Подшипник поддерживает вращающуюся часть корзины и требует правильной посадки при сборке.

• Наружный барабан принимает вращение от моторной цепи и передает его пакету дисков.
• Пазы корзины направляют выступы дисков; их состояние важно для свободного перемещения деталей при включении и выключении сцепления.
• Центральная часть с шестерней взаимодействует с сопряженными деталями механизма и должна совпадать с конфигурацией снятой корзины.
• Подшипниковая опора обеспечивает посадку вращающейся части; при монтаже нельзя допускать перекоса или загрязнения посадочного места.

Как правильно подобрать корзину

Перед заказом определите, какая моторная цепь установлена на мотоцикле: эта корзина рассчитана именно на узкий вариант. Сравните со снятой деталью ширину зубчатого венца, профиль и расположение зубьев, конструкцию центральной части, посадочное отверстие, положение подшипника и общую высоту сборки. Также проверьте форму пазов барабана и расположение технологических окон. Совпадение только модели мотоцикла без проверки исполнения моторной передачи недостаточно.

Если двигатель ранее ремонтировали или комплектовали деталями разных выпусков, ориентируйтесь на фактически установленную конфигурацию. Корзину следует подбирать вместе с моторной цепью и ведущей звездочкой как сопряженные части одной передачи. Выраженная разница по ширине, геометрии зубьев либо осевому положению деталей указывает на другое исполнение.

Проверка при ремонте и установка

Замена корзины актуальна при повреждении зубьев, заметной выработке пазов под диски, люфте подшипниковой опоры, деформации барабана или неравномерном вращении. Изношенные кромки пазов могут затруднять перемещение дисков и сопровождаться рывками при начале движения либо неполным размыканием сцепления. Шум со стороны моторной передачи также требует проверки цепи, обеих звездочек, посадки корзины и осевого крепления, поскольку установка одной новой детали не устраняет износ сопряженной пары.

• До сборки очистите посадочные поверхности и убедитесь, что на них нет задиров и посторонних частиц.
• Проверьте моторную цепь на растяжение, поврежденные звенья и неравномерный ход.
• Осмотрите ведущую звездочку: выраженный износ ее зубьев способен ускорить износ нового венца.
• Убедитесь, что диски свободно перемещаются в пазах и не имеют поврежденных выступов.
• Крепеж, стопорные детали и регулировку привода устанавливайте по руководству для конкретной модификации ИЖ Планета.

После сборки проверьте свободный ход привода, полное включение и выключение сцепления, а также отсутствие заеданий при ручном проворачивании механизма. Первую проверку работы выполняют без резких нагрузок: включение передач должно происходить предсказуемо, а моторная передача — работать без постороннего стука и перекоса цепи.
